新型扭矩電動扳手顯示器的硬件設計探索
黃旭東
摘要：本文分別從硬件和軟件方面，介紹了新型扭矩當中扳手顯示器的設計實現。本文增加了新型扭矩當中扳手的智能性、 性的闡述，經過實驗研究表明，所設計的扳手達到了國家相關的質量標準。希望能夠?yàn)閺氖孪嚓P(guān)工作的技術人員提供參考。
關鍵詞：扭矩;顯示器;電動扳手

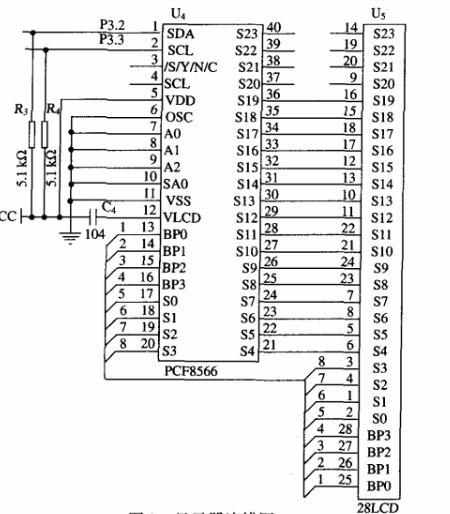

圖1顯示器的連接圖
當前，我國為了保障大型機械設備的螺栓固件的安全性，需要采用固定的力矩來對螺栓連接的疲勞強度與可靠性進行保障。因此，需要就螺栓在連接過程中所要求的預緊力進行了解�；谶@一背景，本文就新型扭矩電動扳手顯示的實現方法進行了探討。
一、新型扭矩電動扳手的硬件實現
如圖1所示，該圖為所設計新型扭矩電動扳手連線圖，該顯示器使用LCD顯示，圖中涵蓋有專業LCD顯示屏與驅動芯片PCF8566。驅動芯片當中的SCL與SDA管腳依次連接單片機當中的P3.2與P3.3，在這兩者之間的連線當中連接拉電阻。PCF8566的4個背級輸出BP0-BP3依次和LCD的背級輸出BP0-BP3進行連接。另外，驅動芯片當中的24個段輸出一樣直接和LCD連接。PCF8566器件控制命令與地址需要憑借I2C總線進行發送，發送的流程為電子元器件地址-方式控制-數據指針-電子元器件原則-閃爍控制。但是系統只能使用一個驅動芯片器件，驅動芯片器件的默認子地址是00H，不再需要開展電子元器件的選擇。所以能夠節省控制命令字，因此控制命令字的發送次序變?yōu)椋浩骷刂?方式選擇-數據指針-閃爍控制。
驅動芯片的VOD腳接+5V，OSC、A0、A1、A2、VSS與VCLD都需要進行接地。
扭矩電動扳手所顯示的內容需要包含有檔位、強度等級、螺栓直徑、進度指示、建議扭矩值等五大部分，除了進度指示之外的其他部分都能夠以此開展人工設置，如表1所示，該表為強度等級是12.9的直徑螺栓所需要的扭矩信息。
表1 強度等級為12.9的對應扭矩表
二、新型扭矩電動扳手的軟件實現
新型扭矩電動扳手的顯示軟件使用模塊化，其中涵蓋有檔位控制、扭曲控制、強度控制、螺栓直徑控制等電子板塊，其中，檔位控制有1和2兩個檔次，其作用是用來對電機的運轉速度進行控制。扭矩控制是用來對相應的扭矩進行選取，若技術人員事前對扭矩并不了解，則可以針對螺栓直徑、強度等級等進行控制。該軟件設計如圖2所示，圖中的虛線部分代表子模塊。

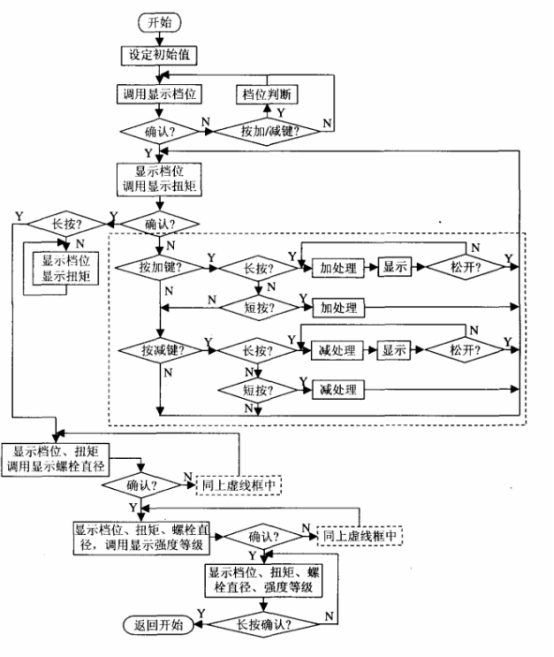

圖2 軟件系統流程圖
結束語：
本文所提出的新型扭矩電動扳手不但可以針對扭矩進行顯示，還可以讓操作人員自主進行扭矩的設置和選擇，在電動扳手當中添加LCD屏的方法不能可以讓電動扳手在外觀上更加美觀，同時也可以讓技術人員對電動扳手的控制更加容易完成。由此增加了該型號電動扳手的智能性、 性，經過實驗研究表明，所設計的扳手達到了國家相關的質量標準。
