自動車門開啟系統的創新設計

　　黃旭東

　　摘要： 為了改進現有的移動車輛車門打開機制，我們首先應用創新問題解決理論(TRIZ)的矛盾矩陣和理想化設計技術作為改進自動車門關閉系統的參考，并在設計中找到配套要求。接下來，基于齒輪系運動的分析和設計理論設計電機齒輪傳動系統。最后，在車門自動打開(關閉)設計的限制下設計了一種具有工程設計的自動車門開啟(關閉)系統。隨著創新型自動車門開啟(關閉)設計的系統化方案發展成為本研究的一個原型，研究可以作為行業自動車門開啟(關閉)系統開發的模式。

　　關鍵詞：TRIZ;自動車門關閉系統;齒輪系運動

　　1. TRIZ理論及應用

　　TRIZ意思是“發明問題的解決理論”，工程系統的創新或發明不是隨機事件，因為一個人的發明和創造能力是可以訓練的。根據TRIZ理論的論據，技術系統可用的一般演進理論可以發展成為解決原創性的方法或工具。

　　1.1 矛盾矩陣

　　文章通過引入39個工程參數和40個創造原則，將矛盾矩陣作為解決技術矛盾的工具之一。基于TRIZ理論，現有制度總是存在矛盾，創新體現在這些矛盾被排斥在一個問題之外。 為了找到可行的解決方案，我們將39個工程參數安排在矩陣的兩個軸上，其中垂直軸包含待改進的參數，水平軸包括避免惡化的參數。兩個矛盾參數相交的相應網格是推薦的解決方案。

　　由于車門開啟系統的成本和運行原機制的便利性預計分別下降和提高，參數要提高的是固定會員區域(6)，電力(21)和設備復雜度(36)和避免惡化的參數是固定構件的長度(4)，強度(14)和可靠性(27)。如表1所示的矛盾矩陣，最常見的解決原則是原則26，簡化和廉價的對象用于替代高的價格。為了降低成本，將車架打開的方式改變?yōu)橛呻妱訖C和連桿驅動的機構。如圖1所示。汽車框架自動打開方案是：馬達(5)將連接轎廂門(1)和連接接頭(3)的連桿(4)連接起來，側車門(2)形成一個與車門(1)的角度為90度。電動機(5)的激活能夠驅動驅動轎門(1)的連桿組件(4)打開側車門(2)。

　　表1 矛盾矩陣

　　圖1 自動開門車的方案

　　1.2 理想設計理論

　　理想化設計理念強調，任何技術系統在其生命周期內始終都將發展成為簡化、有效、理想化的系統。提供系統的方法來幫助設計師糾正定義問題，理想化的設計理論可以為理想化的目標產生創新的概念。由于定義和分析問題的六個步驟來發現理想化設計中的解決方案，本研究中理想化設計的步驟是：

　　(1)一個設計的完成目標：改進打開車架，降低成本，提高行業實用性。

　　(2)理想的解決方案：開發可控的單面車門開啟(關閉)系統，實現重量輕，成本低廉，車身開啟時無人身體的晃動。

　　(3)理想解決方案的障礙：由于液壓開啟系統的復雜性，需要定期維護液壓缸，液壓泵和管道，不可避免地出現漏油。液壓設備需要符合車輛的尺寸，成本和重量很高。缺少自鎖功能，沒有增加額外安全裝置的車門可能會逐漸向下滑倒，造成危險。

　　(4)發生障礙的結果：采用液壓開放系統。

　　(5)沒有障礙的條件發生：替代液壓開啟系統的另一個開放系統。

　　(6)創建這些條件的可用資源：車架、車門、電機和導螺桿。

　　基于排水系統使用的理想化解決方案和運行原理的變化方案：

　　(1)位移系統：使用電機和齒輪驅動的開啟系統將原始機構中的液壓驅動開啟系統置換。

　　(2)運行原理的改變：為了改善創新設計方案(圖1)的開放系統的缺點，例如由于暴露在車身外部容易腐蝕，污染和占據大容量的成員，并實現成本降低并且簡化打開操作，在該設計方案中開啟系統的位置隨著放置在車架上的電機，渦桿和齒輪以及連接件變成電動馬達--齒輪缸而變化，通過激活電機，渦桿和渦輪來驅動電動機--齒輪缸以打開車門。

　　2. 創新方案設計

　　本研究的目的是探索自動門開啟系統的主要規格和功能，并提出新的設計理念作為設計該系統的參考。自動車門開啟系統包括電動齒輪缸和自動車門開啟系統的體積，并增加了操作的便利性。電動齒輪缸由電機、渦輪渦桿減速機、螺絲對組成。自動車門開啟系統的設計描述如下：

　　2.1. 電動齒輪缸

　　2.1.1. 渦輪渦桿減速機的設計

　　根據齒輪系的特點，設計符合自動車門開啟系統速度要求的渦輪渦桿減速機。圖2顯示出了包括直流電機，渦輪渦桿減速器和螺絲對的電動機齒輪缸。 渦桿(=1)是與直流電機相鄰的輸入端子，渦輪(=36)是與單螺紋相鄰的輸出端子。因此，為了控制渦桿的轉速，傳動比達到36的高值。

　　圖2 電動馬達氣缸

　　渦輪和渦輪系統的運動方程是：

=3600rpm，渦桿=1，渦輪=36，代入式(1)，得到：(2)

　根據式(2)，輸出端渦桿的轉速為齒輪螺桿。

　　2.1.2. 螺絲和滑塊(螺母)的設計

　　螺絲對由螺釘和滑塊組成。螺絲的旋轉運動可以改變?yōu)榛瑝K(螺母)的直線運動。它符合自動車門開啟系統的運動要求。圖3是齒輪箱的橫截面視圖。

　　圖3 齒輪箱橫截面圖

　　螺絲和滑塊的運動方程為：

　　螺桿L = 4 mm，渦輪轉速(=螺桿轉速)rpm齒輪螺桿ω=ω= 100，代入式(3)，得到：

　　因此，滑塊的速度為6.667mm / sec，即提升速度。

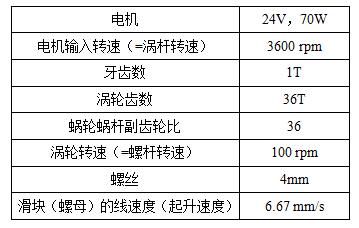

　　基于上述結果，電動齒輪缸的主要規格和功能如表2所示。

　　表2 電動機齒輪氣缸的規格

　　2.2. 車門開啟機構設計

　　在設計電機齒輪傳動系統后，下一步就是設計車門機構。自動車門開啟系統的要求和規格如下：

　　(1)車門系統必須具有自動開啟功能。

　　(2)采用電動齒輪缸作為自動車門開啟系統的動力裝置，實現更高的可靠性。

　　(3)增加一個電動控制器，同時控制兩個電動齒輪缸，用戶可以打開各個側門。

　　(4) 直流電機轉速為3600rpm，渦輪減速機齒輪比為36，輸出軸(渦輪)轉速為100rpm。

　　(5)滑塊的升程為250mm。

　　(6)船員領先4mm。

　　根據自動車門開啟系統的設計約束，自動車門開啟機構可以通過滑塊曲柄反轉的四桿聯動(RRPR)進行設計。圖4顯示了RRPR 4連桿的結構骨架。連桿3和連桿4形成棱柱對，可以用圖2所示的電機傳動系統代替。

　　圖4 車門打開機構(RRPR 4桿連桿)

　　按下單側手控裝置，由于電動馬達齒輪缸安裝在車門和車架之間，所啟動的馬達將驅動電動齒輪缸工作，最后打開車門。車門開啟系統中的所有構件的旋轉方向如圖6所示。

　　圖5 車門開啟系統的旋轉方向

　　3. 結論

　　本研究得出的成果：

　　(1)提供自動車門開啟(關閉)系統的創新過程和方法，作為該機制的系統設計參考。

　　(2)汽車門自動開啟的驅動系統設計，作為開發自動車門開啟系統的參考，具有結構簡單，制造成本低，運行平穩的特點。
