黃旭東:水閘導航門設計創新
時間:2017-05-02 23:55   來源:川北在線   責任編輯:毛青青

  水閘導航門設計創新

  黃旭東

  摘要:現實生活中水閘門在使用和日常維護過程中面臨很多復雜性問題。為增強系統,結構和操作的可靠性,減少水閘門定導航周期的時間,減少水運動,引起船舶排水和系泊力,避免水資源問題(盡量減少用水量),降低生命周期成本,最大限度地減少能源消耗,最大限度地減少對導航和周邊社區的影響,本文對水閘水閘門進行了創新性設計。

  關鍵詞:水閘水閘門;操作結構;導航周期

  1設計與優化

  設計水閘門的第一步是根據目標列表(客觀方法)或可實現功能(功能方法)列表,編寫具有明確規格和要求的參考文件(職權范圍)。對于高水閘門(升高高度為20至30米),目前的設計現在非常接近填充時間,流速,允許電流/波浪,空化以及混凝土側壁結構能力的可行物理限制作為下游門。這就是為什么確定相關性能值(極值和容許公差)很重要的原因。各種目標可能相互沖突,太過分雄心勃勃的選擇可能導致成本過高。

  第二步是根據以前的經驗或新的創新研究來評估替代技術設計概念。這些概念主要關注:結構的類型(墻壁和地板),簡單或多重水閘門定之間的選擇,節水池的使用和配置,灌裝系統的類型(通過門,短或長的涵洞,通過地板),門的類型,取決于水閘門的尺寸,船的類型和數量,水位等。

  第三步是優化設計?梢钥紤]兩種方法:(1)系列本地優化:分別優化水閘門的各個部件和組件,以在這些不同組件集成后獲得改進的設計/解決方案;(2)全球比較:比較幾個全球解決方案(例如具有分離式儲水池的U型水閘門定室,地板中的灌裝系統)。

  2設計要求

  2.1設計原則

  本節介紹主要設計原則,特別關注過去25年發生的變化,一個重要的項目,如一個水閘門,必須通過各種研究來證明。技術研究(設計方面)甚至成本不過是可行性研究的要點。還需要一系列其他研究,包括對河流,空氣,噪音,地下水等環境的影響和植被,魚類,鳥類等動植物。

  風險分析:在基于風險的分析中,風險被認為是可能導致?lián)p害的事件發生概率的故障成本的乘積。必須考慮和評估每個重要的意外事件。任何緩解措施的水平將基于這樣的研究。例如:需要一個緊急門,需要冗余電源,閘口加固以避免洪水,與當?shù)厣鐓^(qū)和公民進行磋商。

  經濟分析:成本當然仍然很重要,投資必須合理。應考慮利益與成本比率 的項目進一步研究。

  2.2設計方法

  用于灌裝和排空水閘門的液壓系統可分為兩種主要類型。一個是通過頭部填充和排空;另一個是通過“縱向涵洞”。

  “縱向涵洞”系統有幾種典型的布局:涵洞側端口系統;涵洞底部橫向系統;室內縱向涵洞系統(ILCS);在水閘門地板下的縱向涵洞;動態平衡水閘門定灌裝系統(圖1);壓力室(圖2)。

  選擇液壓系統有幾種方法,這里將討論兩個。傳統的是基于升降高度(H),水閘門可以根據升降高度進行分類如下:

  (1)“低升程水閘門”,低升高高度<10m,可以使用通過系統或簡單的縱向涵洞系統;

  (2)“中間升降機水閘門”,中間升降機10m

  (3)“高升降水閘門”,高升高高度H>15m,需要更復雜的縱向涵洞系統。

  第二種選擇方法是根據中國提出的關于船舶水閘門定系統(JTJ306)的填補和排空的m系數,如公式(1):

(1)

  其中,H(米)是水閘門的升高高度,T(min)填充艙的時間。

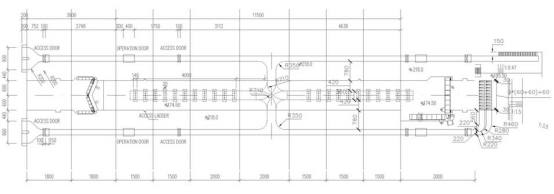

  圖1 “兩節動態平衡”水閘門定灌裝系統(in盤水閘門-尺寸120 * 12 * 3.0米,電梯36.46米,填充時間10分鐘,m = 1.66)

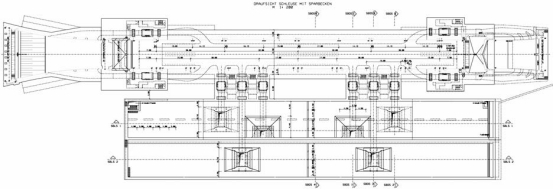

  圖2 壓力室與WSBs盆(上)和主室(下)連接

  系數m的值可用于選擇液壓系統的相關類型如表1:

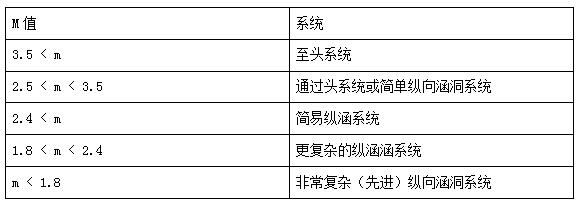

  表1 系統選擇標準

  這些值已經被定義為一套最大的系泊力。實際上,僅當系數m<3.5時才需要復雜的能量耗散室。水閘門定升降高度是選擇灌裝和排空系統的主要因素(第一選擇方法)。但是使用m系數可以同時考慮水閘門定提升高度和水閘門定時間。

  2.3水閘門結構

  節水盆地。有兩種主要的節水盆地(WSBs):圖4是具有分離的WSB(位于水閘門的一側或兩側,一系列步驟);集成系統(圖3),將WSB集成在兩個側壁中,使水閘門定結構更加堅固,緊湊,占地面積少。

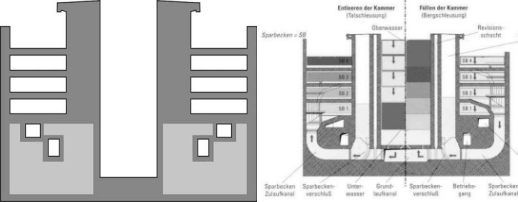

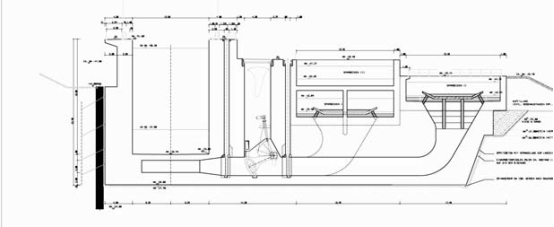

圖3 具有集成WSB的水閘門側壁的橫截面

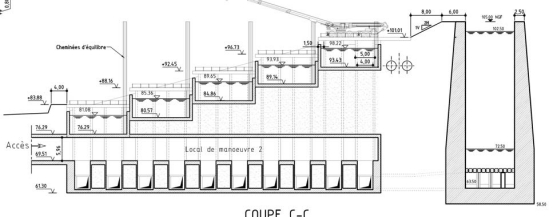

  圖4 帶有5個標準橫向定位的WSB的水閘門的橫截面(通過水閘門定地板中的壓力室填充)

  由于缺乏空間或某些技術原因(特定于站點),具有集成WSB的構造可能是有利的。根據這一原則建造了德國的兩個水閘門(Minden和Anderten,1930年),仍然在使用中沒有重大問題。最近這種類型的第三個水閘門完成了(Uelzen II,2006)。水合時混凝土加熱問題避免了在具有較大橫截面的區域中混凝土混合設計的不同。這樣一個水閘門的概念是相當復雜的,因?yàn)樗ê芏嗪矗嬂,溢出設備等。

  3設計局限

  水閘門是復雜的結構,需要處理與水閘門的設計和構造相關的技術難題的能力,特別是水閘門的液壓填充和排空系統。

  最近水閘門定系統液壓設計的發展可以更好地了解所發生的液壓現象,從而提高設計人員優化液壓系統的能力。

  在液壓系統設計階段必須考慮的主要制約因素如下:

  (1)水閘門室的灌裝/排空時間必須足夠短以適應預期的流量。一般來說,對于內陸導航水閘門,應該是10分鐘左右(電梯高達10米)。

  (2)作用于舵手和航泊系統的力量與船舶排水量,灌裝時間和選定的液壓系統有關。這些力的計算是設計的基礎,但是相當困難。

  (3)水入口(上游)的設計必須排除碎屑和沉積物進入液壓系統。此外,入口系統的設計必須避免液壓系統中的空氣滯留.

  (4)入口和出口(到達上游和下游)必須設計為減少可能的波浪和潮流,這會擾亂船只的操縱并給乘客造成不適。

  (5)過廊和涵洞內流動的速度必須受到限制,以避免重大的頭部損失和氣蝕,特別是在彎曲半徑小的地方。一般來說,應避免平均流速高于7-10m/s。

  顯然,上述不同的元素是相互獨立的并且彼此相互作用。例如,如果我們加快閥的開啟,水閘門定時間將會更短,但是我們會遇到其他參數(更高的系泊力,水閘門室中較高的波浪和水閘門的下游側,更多的泥石流在液壓系統的入口處,氣蝕的風險更高。

  4 結論

  水閘門對于整個水閘系統來講至關重要,無論是公營還是私營公司,新水閘門的建設都是一個重大挑戰。投資,占用土地,改變社會,物質或經濟“現狀”是規劃或開始工作之前要考慮的問題。除了技術和結構方面,還有必須考慮的基礎設施管理和規劃方面。
