原標題：BX53M正置顯微鏡不同觀察下的圖案美
正置顯微鏡是金相顯微鏡中重要檢測顯微鏡,它主要用于對材料顯微組織、斷口組織等進行分析研究。奧林巴斯正置顯微鏡BX53M,是專門為工業和材料學而設計的顯微鏡,也是正置顯微鏡中的佼佼者,很多高端復雜度高的工業行業都用BX53M來進行檢測。在BX53M的鏡頭下,能清晰地看到不同材料下的微觀組織,在檢測過程中,也讓我們看到了金屬等材料的另外一種驚嘆微觀美。
BX53M是一臺非常 的正置顯微鏡,它擁有6種不同的觀察模式,不同的觀察方式使得被檢測的樣品有不同的呈現,從而得到更 更可靠的數據。

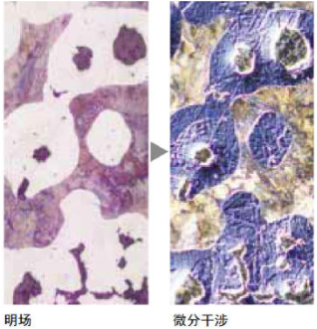

球墨鑄鐵
球墨鑄鐵在BX53M正置顯微鏡不同的觀察方式下,呈現的是不同的樣貌。在明場的觀察下是一個平面紫色花紋圖案。而在微分干涉顯微鏡觀察技術下,能把明場所不能檢測的標本有了高度差的檢測,變?yōu)楦〉駹钊S圖像,改善了圖像的襯度。用微分干涉擁有高度差相對立體的檢測方式,是金相組織和礦物很理想的檢測工具。

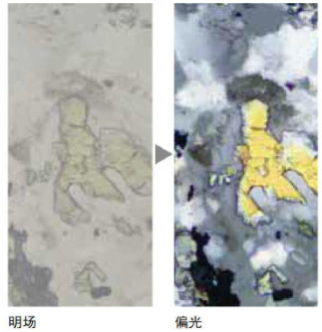

絹云母
同樣,絹云母在明場觀察下的依然是平面圖案,平面圖像如果不是特別明顯的缺陷,是難以發現的。而在使用了偏光觀察之后,圖像的色斑更加豐富,缺陷就相對明顯很多。偏光觀察的顯微鏡技術原理是它使用了由一組濾光片(檢偏鏡和起偏鏡)產生的偏光,不同樣品會直接影響顯微鏡反射光的強度,就能辨別出不同的物質結構,它適用于觀察樣品的金相組織,例如球墨鑄鐵的生長形態,礦物、LCD和半導體材料等。

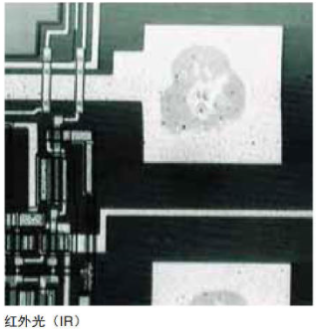

電極切片
紅外光也是BX53M正置顯微鏡一種很重要的觀察方式,多用于觀察非破壞性的檢查,如IC芯片和其他能透過紅外光的硅材料、又或者是玻璃材料制成的電子元器件等。在上圖中通過紅外光檢查的電極切片,能清楚地看到切片上的小缺陷。

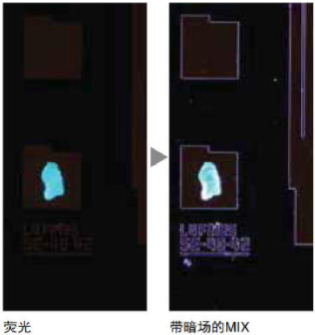

光刻膠殘留
熒光檢測是很多正置顯微鏡沒有的檢測方式。光刻膠殘留在熒光檢測下,我們只能看到一塊亮斑,而使用了帶暗場的MIX觀察技術后得到了截然不同的圖案,它能同時觀察光刻膠殘留和IC圖形。這是因?yàn)镸IX技術通過專用濾色片激發塊照明,使標本能發出熒光,特定的激發塊可用于特定的應用。所以熒光觀察方式適合檢測半導體晶圓上的異物、光刻膠殘留、以及通過熒光染料檢測裂紋等。

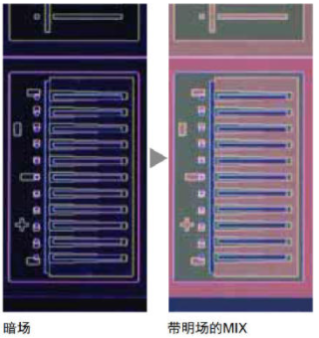

半導體晶圓的IC檢測
IC檢測很多時候通過暗場來檢測,而暗場主要用于觀察來自樣品表面的散射光或衍射光。只有表面不平整的部分才會反射這種兩種光,因此缺陷部分就會清晰地顯現出來,甚至是極其細微的劃痕也能被識別檢測出來,暗場是檢測標本上細微劃痕或缺陷,以及包括晶圓的鏡面標本的理想工具。
不同的材料在奧林巴斯正置顯微鏡BX53M的鏡頭下,通過不同的觀察方式都呈現了一種難以名狀的美,這些美不僅僅是欣賞作用,更重要的是通過這些不同觀察方式呈現的圖像,能清晰準確地判斷樣品的缺陷以及問題。這些美麗的圖像不僅給我們帶來了視覺上的震撼之外,也是一個了解材料微觀組織結構的重要參考依據。
