原標題:超景深顯微鏡在新能源汽車PCB電路板上的應用
超景深顯微鏡在日益漸增的電子產品中應用越來越廣泛。PCB電路板是電子設備的核心單元,隨著混合動力汽車和全電動汽車也日益普及,在讓出行更環保的今天,人們對PCB板有了更高的期望,而更多用于車輛自動駕駛的如汽車毫米波雷達等產品,讓人們開啟了PCB電路板的新用途。
對于新能源汽車中高精度PCB板的新用途,則要保證電路板高精度地傳導信號,就需要匹配超精細的微觀檢測技術。諸如功能強大的奧林巴斯超景深顯微鏡等儀器成為了完成這項任務的主要設備,對用普通顯微鏡檢測的低圖像分辨率、物鏡更換難、測量值不可靠等挑戰,都能很好地完成。
高分辨率物鏡更清晰
奧林巴斯DSX1000超景深顯微鏡,它可選的物鏡種類高達17 種,它的高分辨率的鏡頭,是電子電路板的理想選擇。它高分辨率鏡頭下生成的高分辨率圖像,可以清晰地看到電路板的形狀, 地測量,這種超高分辨率是傳統數碼顯微鏡無法實現的。
靈活、快速更換多鏡頭

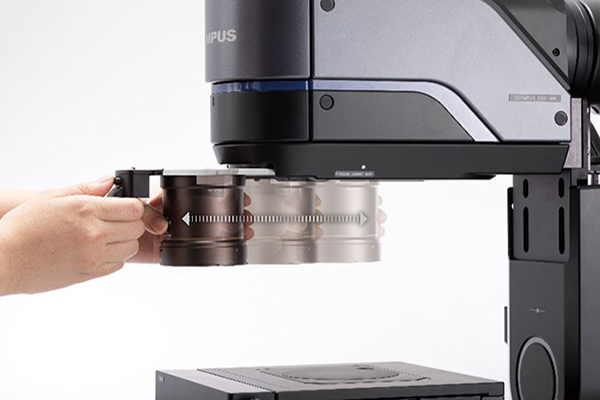

在電路板的檢測中,傳統的顯微鏡通常只有一個變焦的大范圍放大鏡頭,而隨著放大率的放大,圖像的分辨率就會下降,這會導致圖像模糊,難以測量電路形狀。而超景深顯微鏡DSX1000有著易于更換的強大鏡頭陣容,只需要按下按鈕即可在 6 種不同觀察方法間切換,還可以無縫切換放大倍率,這樣可用 的物鏡 的分辨率測量電路形狀和尺寸。
圖像清晰保證檢測可靠的準確度
在PCB電路板的檢測中,通常檢查員需要在同一印刷線路板上看多種類型的電路形狀,圖像的不清晰則難以得到準確的數據。而DSX1000超景深顯微鏡,則能保證所檢測的圖像和數據的準確性。
它使用的是奧林巴斯的優化算法,能高速捕獲高分辨率的3D圖像,利用改進的拼接算法,得到無邊界的清晰圖像,看得更清楚從而獲得更準確的測量。另外,DSX1000還使用遠心光學系統,在它的所有放大倍率下,圖像失真極低,實現了有保證的準確度和重復性的高精度測量,從而保證了數據的可靠性。
PCB電路板在新能源汽車上的新用途已經得到了驗證,經過近幾年對電動汽車的深入研究,在超景深顯微鏡等儀器的協助下,PCB電路板的性能和質量已然得到了改善,新能源電動汽車的自動駕駛技術也得到了質的提升。而在保證PCB板能良好運行,保障新能源電動汽車的安全上,奧林巴斯等超景深顯微鏡貢獻了不少的力量,通過優異圖像、快速更換鏡片、準確的數據等優勢檢測,了確保了PCB電路板導電或信號的正常傳輸。
