掛板與過梁做法優劣比較分析
張帆
摘要：建筑做法的成本優劣，有很多時候跟結構有著直接關系，而時間也越來越成為開發者經�？紤]的，資金鏈的完整、現金流的延續、項目回款的速度、利息支出的多寡，都是與時間關系密切，因此我們增加時間的比較維度。
關鍵字：梁下掛板 門窗洞口過梁 工程進度
深圳某數據中心項目設計中，存在大量結構梁與門頭中間存在空隙的情況，現以該項目員工宿舍樓典型客房出陽臺門聯窗MC4(2700mm x 2400mm)、入戶門M1022(1000mm x 2200mm)及辦公樓M1024(1000mm x 2400mm)為例，層高3200mm，結構梁高500mm，則空隙分別為300mm和500mm，考慮以下幾種形式進行比較：
1. 與框架梁同時支模澆筑：
優點：與商品砼同時澆筑完成，減少二次施工。
缺點：實際要求改變調整門窗位置時，砸掉重設所需成本較高。
2. 預留鋼筋后期澆筑：
優點：結構梁支模、下料、澆筑較為方便。
缺點：二次澆筑砼較麻煩，若調整門窗位置需重新植筋,成本較高。
3. 普通砌塊加設過梁砌筑：
優點：可根據實際要求對位置進行調整，做法較為常規。
缺點：當門洞較大，需要原位現澆過梁時，工作零散且時間較不經濟。
4. 增加門窗高度：
優點：不增加人工和時間成本，一次完成，工序也未增加。
缺點：材料成本增加，造型與原設計效果不符，立面效果將會改變。
根據對以往工程數據總結，綜合計算價格及工作量參考下表：
各材料計算單價各工種每日工作量
商品砼C30 398元/m3鋼筋工 0.5t/天
現場自拌砼 500元/m3砼工 10m3/天
模板 69元/m2木工 10m2/天
砌筑 590元/m3磚瓦工 17m3/天
門窗綜合單價 800元/m2
鋼筋 3.92元/kg
過梁 按實際鋼筋、砼、模板拆分
注：磚瓦工每日工作量參考合肥萬象城項目加氣塊600~1000塊/天，設加氣塊尺寸為600x240x200，則每日工作量為17 m3/天。

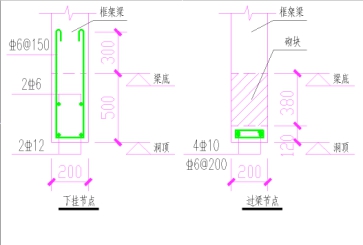

若門洞寬度小于1500，過梁較輕，工人搬運預制過梁較方便，現場通常采用預制過梁。M1022按結構總說明中構造要求：
下掛節點：
分布筋Φ6@150長度：(500+6.25d+300-c)*2+200-2*c=1177.5mm
鋼筋體積：6*6*3.14/4*1177.5x1000/150=221800mm3=0.000222m3
鋼筋重量：0.000222*7850=1.75kg
2Φ6重量：1000*6*6*3.14/4*7850/1000/1000/1000=0.222kg
2Φ12重量：1000*12*12*3.14/4*7850/1000/1000/1000=0.888kg
鋼筋總量：1.75+0.222+0.888=2.86kg
砼總量：0.2x0.5x1.0=0.1 m3
模板總量：(0.2*0.5+0.5*1.0)*2+0.2*1.0=1.4 m2
時間消耗：2.86/500+0.1/10+1.4/10=0.156天
過梁節點：
箍筋Φ6@200長度：(200-2*c+120-2*c+11.9d)*2=622.8mm
鋼筋體積：6*6*3.14/4*622.8x1360/200=115700mm3=0.000116m3
鋼筋重量：0.000116*7850=0.94kg
4Φ10重量：4*1360*10*10*3.14/4*7850/1000/1000/1000=3.35kg
鋼筋總量：0.94+3.35=4.29kg
砼總量：0.2*0.12*1.0=0.024 m3
模板總量：(0.2*0.12+0.12*1.0)*2+0.2*1.0=0.488 m2
砌筑總量：0.2*0.38*1.0=0.076 m3
時間消耗：4.29/500+0.024/10+0.488/10+0.076/17=0.064天
具體成本比較詳下表：
經濟成本時間成本
1. 2.86*3.92+0.1*398+1.4*69=147.6元0.156d
2. 2.86*3.92+0.1*500+1.4*69=157.8元0.156d
3. 4.29*3.92+0.024*500+0.488*69+0.076*590=108元0.064d
4. 0.5*1.0*800=400元無

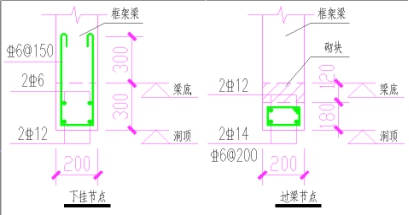

若門洞寬度大于1500，過梁較重，工人搬運預制過梁不方便，現場通常采用原位現澆過梁。MC4按結構總說明中構造要求：
下掛節點：
分布筋Φ6@150長度：(300+6.25d+300-c)*2+200-2*c=777.5mm
鋼筋體積：6*6*3.14/4*777.5x2700/150=395500mm3=0.000396m3
鋼筋重量：0.000396*7850=3.1kg
2Φ6重量：2700*6*6*3.14/4*7850/1000/1000/1000=0.6kg
2Φ12重量：2700*12*12*3.14/4*7850/1000/1000/1000=2.4kg
鋼筋總量：3.1+0.6+2.4=6.1kg
砼總量：0.2x0.3x2.7=0.162 m3
模板總量：(0.2*0.3+0.3*2.7)*2+0.2*2.7=2.28 m2
時間消耗：6.1/500+0.162/10+2.28/10=0.256天
過梁節點：
箍筋Φ6@200長度：(200-2*c+180-2*c+11.9d)*2=742.8mm
鋼筋體積：6*6*3.14/4*742.8x3440/200=361000mm3=0.000361m3
鋼筋重量：0.000361*7850=2.83kg
2Φ12重量：2*3440*12*12*3.14/4*7850/1000/1000/1000=6.11kg
2Φ14重量：2*3440*14*14*3.14/4*7850/1000/1000/1000=8.31kg
鋼筋總量：2.83+6.11+8.31=17.25kg
砼總量：0.2*0.18*3.44=0.124 m3
模板總量：(0.2*0.18+0.18*3.44)*2+0.2*3.44=2 m2
砌筑總量：0.2*0.12*3.44=0.083 m3
時間消耗：17.25/500+0.124/10+2/10+0.083/17=0.252天
具體成本比較詳下表：
經濟成本時間成本
1. 6.1*3.92+0.163*398+2.28*69=246.1元0.256d
2. 6.1*3.92+0.163*500+2.28*69=262.73元0.256d
3. 17.25*3.92+0.124*500+2*69+0.083*590=316.6元0.252d
4. 0.3*2.7*800=648元無
辦公室門M1024比較，按結構總說明中構造要求：
下掛節點：
分布筋Φ6@150長度：(300+6.25d+300-c)*2+200-2*c=777.5mm
鋼筋體積：6*6*3.14/4*777.5x1000/150=146500mm3=0.000147m3
鋼筋重量：0.000147*7850=1.2kg
2Φ6重量：1000*6*6*3.14/4*7850/1000/1000/1000=0.222kg
2Φ12重量：1000*12*12*3.14/4*7850/1000/1000/1000=0.888kg
鋼筋總量：1.2+0.222+0.888=2.3kg
砼總量：0.2x0.3x1.0=0.06 m3
模板總量：(0.2*0.3+0.3*1.0)*2+0.2*1.0=0.92 m2
時間消耗：2.3/500+0.06/10+0.92/10=0.103天
過梁節點：
箍筋Φ6@200長度：(200-2*c+120-2*c+11.9d)*2=622.8mm
鋼筋體積：6*6*3.14/4*622.8x1360/200=115700mm3=0.000116m3
鋼筋重量：0.000116*7850=0.94kg
4Φ10重量：4*1360*10*10*3.14/4*7850/1000/1000/1000=3.35kg
鋼筋總量：0.94+3.35=4.29kg
砼總量：0.2*0.12*1.0=0.024 m3
模板總量：(0.2*0.12+0.12*1.0)*2+0.2*1.0=0.488 m2
砌筑總量：0.2*0.18*1.0=0.036 m3
時間消耗：4.29/500+0.024/10+0.488/10+0.036/17=0.062天
具體成本比較詳下表：
經濟成本時間成本
1.2.3*3.92+0.06*398+0.92*69=102.5元0.103d
2.2.3*3.92+0.06*500+0.92*69=108.6元0.103d
3.4.29*3.92+0.024*500+0.488*69+0.036*590=84元0.062d
4.0.3*1.0*800=240元無
經過對三組數據的比較，可以發現當跨度較小時，采用預制預制過梁的方式更有經濟優勢，而當跨度較大時，采用下掛板的方式經濟型更好。另外，過梁的重量較適宜工人搬運，可以不在原位提前制作，也使得后續的工作可以立即實施;而重量較大時工人無法搬運，必須在原位制作，并且需要養護達到強度再完成后續工作。
從結果看好像每個門窗洞口所耗費的時間和成本都不高，但項目所涉及的門窗是非常大的，比如普通住宅僅僅是一層的門窗就有上百個，整個項目有成千上萬個，光成本上就多花費幾百萬，時間上更是明顯加長，自然會有可能大幅影響工期，這對整個工程的管理也非常不利，因此在考慮材料、制作成本的同時時間成本也在考慮之列。
