引入Magic Swift Plus高精度+寬幅面手持3D掃描儀,5分鐘搞定360°無縫貼合汽車腳墊設
時間:2023-05-12 18:11   來源:今日頭條   責任編輯:毛青青
  原標題:引入Magic Swift Plus高精度+寬幅面手持3D掃描儀,5分鐘搞定360°無縫貼合汽車腳墊設計

  360°無縫定制汽車腳墊正在成為市場發展新趨勢,3D掃描技術改造汽車腳墊生產方式

  當前,汽車是僅次于住房的第二大消費市場,中國也依然是全球最大的汽車生產和消費市場,汽車更新?lián)Q代飛速向前。汽車行業的飛速發展,也帶動了汽車內飾用品市場的飛速發展,這其中就包括汽車腳墊市場的大爆發。根據汽車腳墊行業發展現狀公開數據顯示,2019年,汽車腳墊行業的活力指數達到107.64,未來五年,汽車腳墊市場仍將持續火爆。國內汽車腳墊市場早已經從單一、低價低質、原廠簡配,到高品質、多種類、多材質、定制化等方向發展。對于整車廠來說,腳墊是否是標配也發生了變化。

  汽車腳墊市場之所以火爆,原因在于作為一種實用性很強的汽車內飾用品,能夠有效防水、防塵、防滑、去污等,是很多車主在買車后必備的汽車裝飾用品。

  因此,一方面,對于汽車內飾廠商來說,當新車型上市后,必須提前獲取汽車腳墊的三維數據,以實現對汽車腳墊的產品研發,以搶占更多市場份額。這也意味著,越快獲取各種車型的汽車腳墊三維數據,越有利于開拓市場。另一方面,越來越多的私家車主也開始追求汽車內飾的私人定制,這其中就包括汽車腳墊定制。360°無縫定制的個性化腳墊正在成為汽車腳墊市場發展的新趨勢。而制作360°無縫定制的個性化腳墊的前提是,需要汽車內汽車腳墊位置的三維數據。

  隨著3D掃描技術的發展,3D掃描儀也對汽車內飾生產品質及生產效率提升起到了非常大的助力作用。比如,在汽車腳墊的生產制造方面,就已經出現了利用3D掃描儀獲取汽車內地臺位置的三維數據,來進行汽車腳墊的逆向設計,生產制造完美貼合車輛地臺的新型汽車腳墊。根據3D掃描技術獲取車輛地臺 的三維數據而制作的汽車腳墊,能夠避免地墊因鼓包或不完全覆蓋等問題而產生的安全隱患。

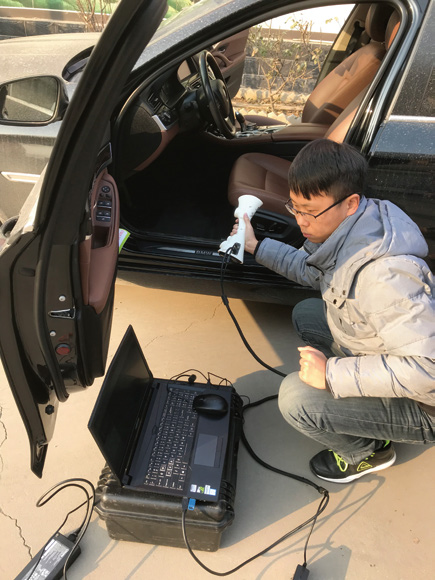

  (積木易搭Magic Wand手持3D掃描儀采集汽車內部三維數據)

  Magic Swift Plus手持3D掃描儀高精度+寬幅面,助力汽車腳墊定制設計高效打版

  某專業為汽車內飾生產廠家及個人用戶提供個性化汽車內飾產品定制服務的工作室購買了積木易搭的高精度手持3D掃描儀Magic Swift Plus,通過對不同車型的汽車腳墊進行3D掃描建模,獲取不同車型汽車地臺精準的外觀三維數據,并根據掃描數據進行逆向建模,從而獲得汽車腳墊的二維加工圖紙,再結合生產廠家或是個人用戶對地墊材質、圖案等的個性化需求,為生產廠家或是個人用戶提供定制汽車腳墊產品設計方案。

  在引入3D掃描儀之前,該工作室對于汽車地墊的打樣方式是通過傳統手工測量再設計的方式。這種方式對于汽車腳墊的曲面和弧度無法做到 測量,容易存在誤差,對于汽車腳墊的整體數據采集也難以做到精準全面。另外,這種靠人工測量的方式受測量師傅本身的經驗影響很大,測量容易存在誤差,需要多次調整。一旦訂單較多時,工作效率無法保證,勢必影響訂單交付。

  引入Magic Swift Plus之后,通過利用Magic Swift Plus對不同車型的汽車腳墊樣;蚴擒噧地臺進行3D掃描,獲取精準的3D數據,再根據掃描獲得的數據進行汽車腳墊的逆向建模,得到腳墊的二維加工圖紙,結合生產廠家或是個人用戶對地墊材質、圖案等的個性化需求,進行定制化汽車腳墊設計,5分鐘即可完成腳墊定制方案。

  ■具體操作步驟:

  第一步:利用Magic Swift Plus對不同車型的汽車地墊樣模進行掃描,獲取其3D模型立體數據

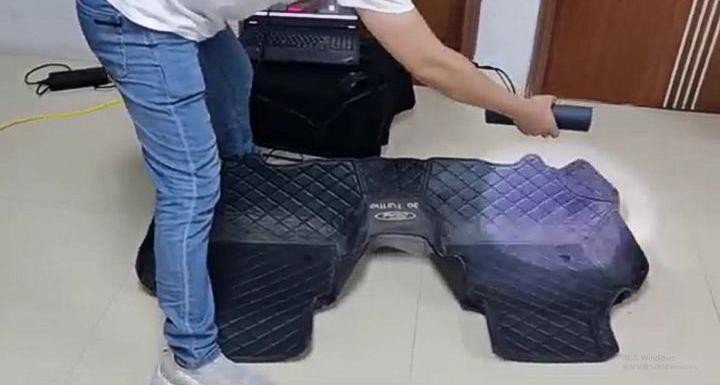

    (利用Magic Swift Plus對汽車腳墊進行掃描)

    (汽車腳墊三維模型數據生成)

    第二步:將汽車地墊樣模的3D模型數據導入逆向建模軟件,構建出汽車地墊樣模的3D數模

    (汽車腳墊三維模型數據導入逆向建模軟件,構建3D數模)

    第三步:利用專業設計軟件,按照腳墊樣模的構造,對其進行選點描線,構建完整的腳墊3D邊線輪廓圖,再根據3D邊線輪廓圖,對腳墊的每個部位進行分割、二維展開,獲取可以用于生產裁剪的2D線輪廓圖

    第四步:依據2D線輪廓圖及客戶定制材質、圖案等,定制汽車腳墊成品

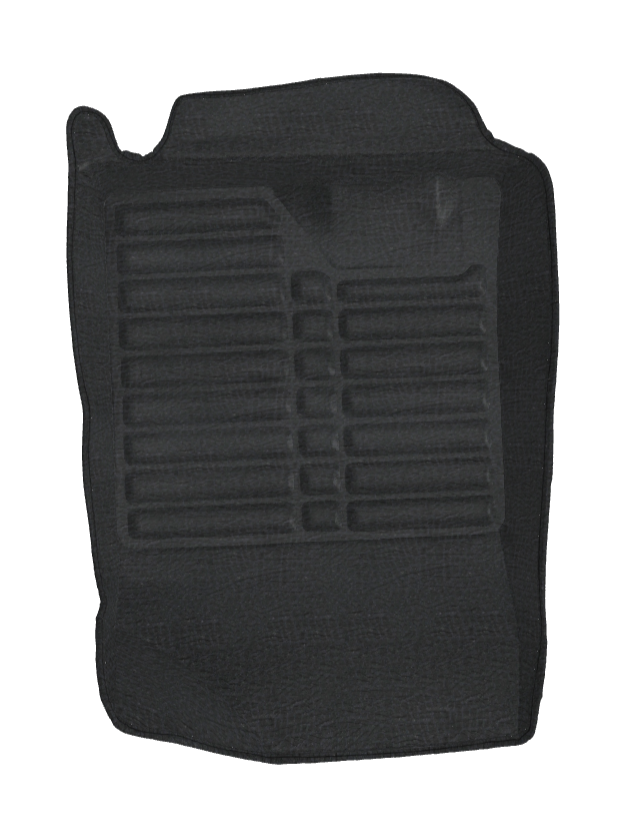

  (某客戶定制汽車腳墊局部打樣參考)

  Magic Swift Plus汽車腳墊掃描建模精度高、效率快,5分鐘內完成掃描

  1.掃描精度達0.1mm,分辨率達0.25mm

  基于汽車車內空間狹小,結構復雜,地臺凹凸不平等情況,,制作能100%貼合車內空間的汽車地墊有一定難度。

  Magic Swift Plus擁有測量級精度,其掃描精度為0.1mm,分辨率達0.25mm,采集速度達40萬點/秒,掃描速度快,能夠快速、流暢、精準捕獲汽車腳墊的形狀、厚度、曲面等3D數據信息,為100%契合的汽車腳墊成品制作打下基礎。

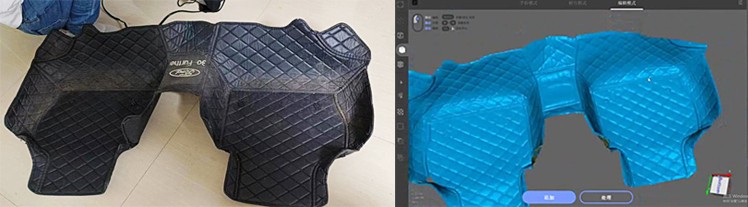

  (腳墊樣模實物與3D模型數據對比)

  寬幅面,掃描過程中不需要拼接,一次性獲得完整的腳墊三維數據

  汽車腳墊屬于寬幅面掃描對象。而Magic Swift Plus擁有400mm的超大掃描幅面,有效掃描距離可以達到0.8米,掃描范圍覆蓋足夠廣,可一次性掃描獲取完整的汽車腳墊三維數據,不需要分模塊對汽車腳墊進行掃描,再進行數據拼合。

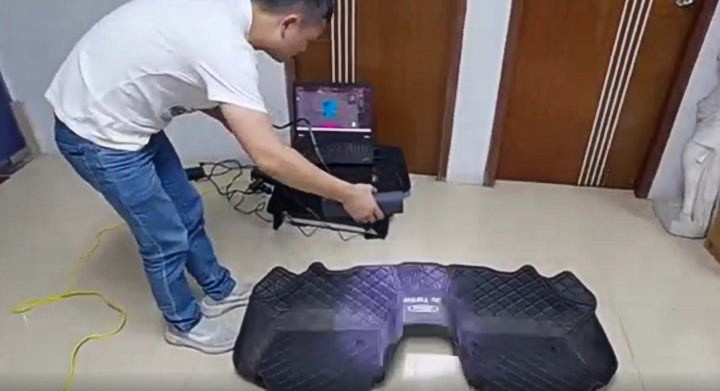

 。▽挿鎾呙瑁麄腳墊掃描一氣呵成)

  3.掃描免貼點,省去貼點撕點時間,提高工作效率

  Magic Swift Plus支持不貼點掃描,省去其他掃描儀在掃描過程中需要貼點、撕點的繁瑣步驟,提高工作效率。

  4.支持手持+轉臺兩種掃描操作模式,操作便捷

  Magic Swift Plus掃描過程無需預熱、校準、固定安裝等程序,流程簡單,開機即掃,5分鐘即可完成掃描,掃描的同時可實時查看掃描結果。同時,Magic Swift Plus支持手持+轉臺模式,操作靈活方便。

  通過高精度的3D掃描儀來獲取汽車腳墊精準三維數據,結合逆向設計軟件、汽車腳墊編輯設計軟件,可設計制作100%契合各類車型、各種材質的汽車腳墊,批量化生產或個性化定制皆可,大大縮短了汽車腳墊研發生產周期,提高生產效率。隨著3D數字化技術的不斷發展,利用3D掃描儀來提升傳統汽車內飾行業的發展是大勢所趨。
