原標題：基于機智云物聯網平臺與4G DTU遠程車庫門

　　隨著物聯網技術的演進,從實現設備聯網到設備聯動,從物聯網的設備接入到邊緣計算、AI大數據分析,物聯網的技術不斷向前發展,物聯網應用也呈現多元化。那么作為個人開發者,如何將物聯網為我所用?

　　這些天我用物聯網改造了家里的老舊門鎖,對門鎖進行簡單升級,接入到機智云物聯網云平臺,實現手機遠程控制,也能實現設備聯動。

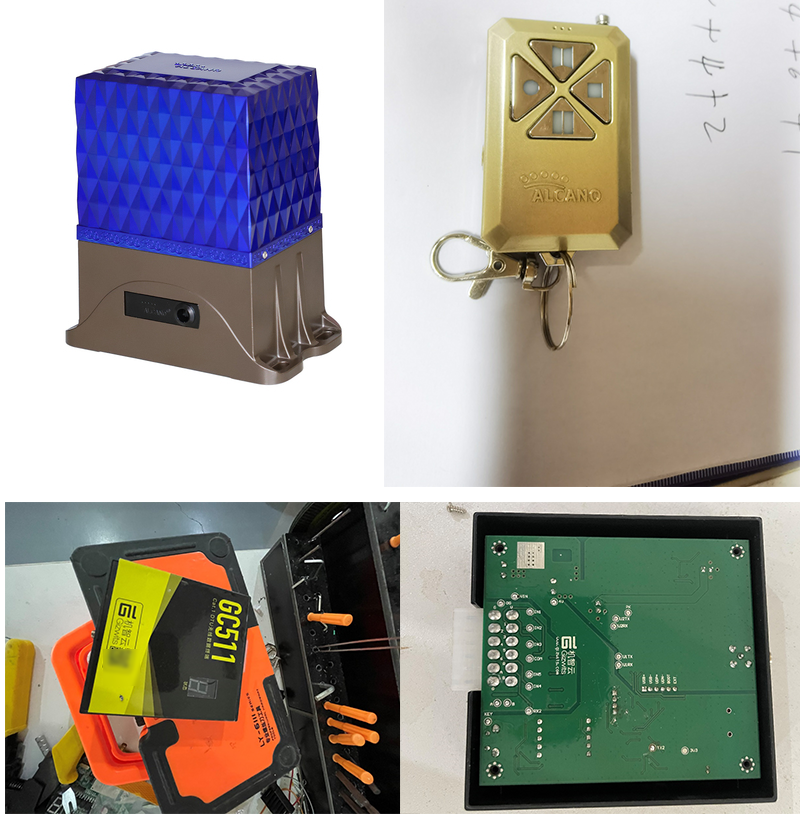

　　一、項目材料

　　1.老舊遙控電動門鎖:這里使用阿爾卡諾直線開門機,315遙控版本

　　2.原裝遙控器

　　3.機智云 GC511 :這是一款搭載了ML302、支持Cat.1、GPRS、485 modbus 網絡數據透傳的工業級4G DTU,具有廣覆蓋、高速率、低延時、超高性價比的特點,可以快速將Modbus產品快速接入機智云物聯網平臺。

　　4.硬件改裝

　　PB8接到遙控器關按鍵

　　PB5接到遙控器停按鍵

　　PB4接到遙控器開按鍵

　　硬件準備齊全后,可以進行云端開發了,在云端開發前,建議新手熟悉一下機智云自助開發平臺,這樣子更加事半功倍�？梢詤⒖�“開發者案例:動手做一個 4 孔插座,順便搞懂智能產品開發”,這個案例對于機智云接入原理、流程等都有詳細講解。

　　二、云端部署

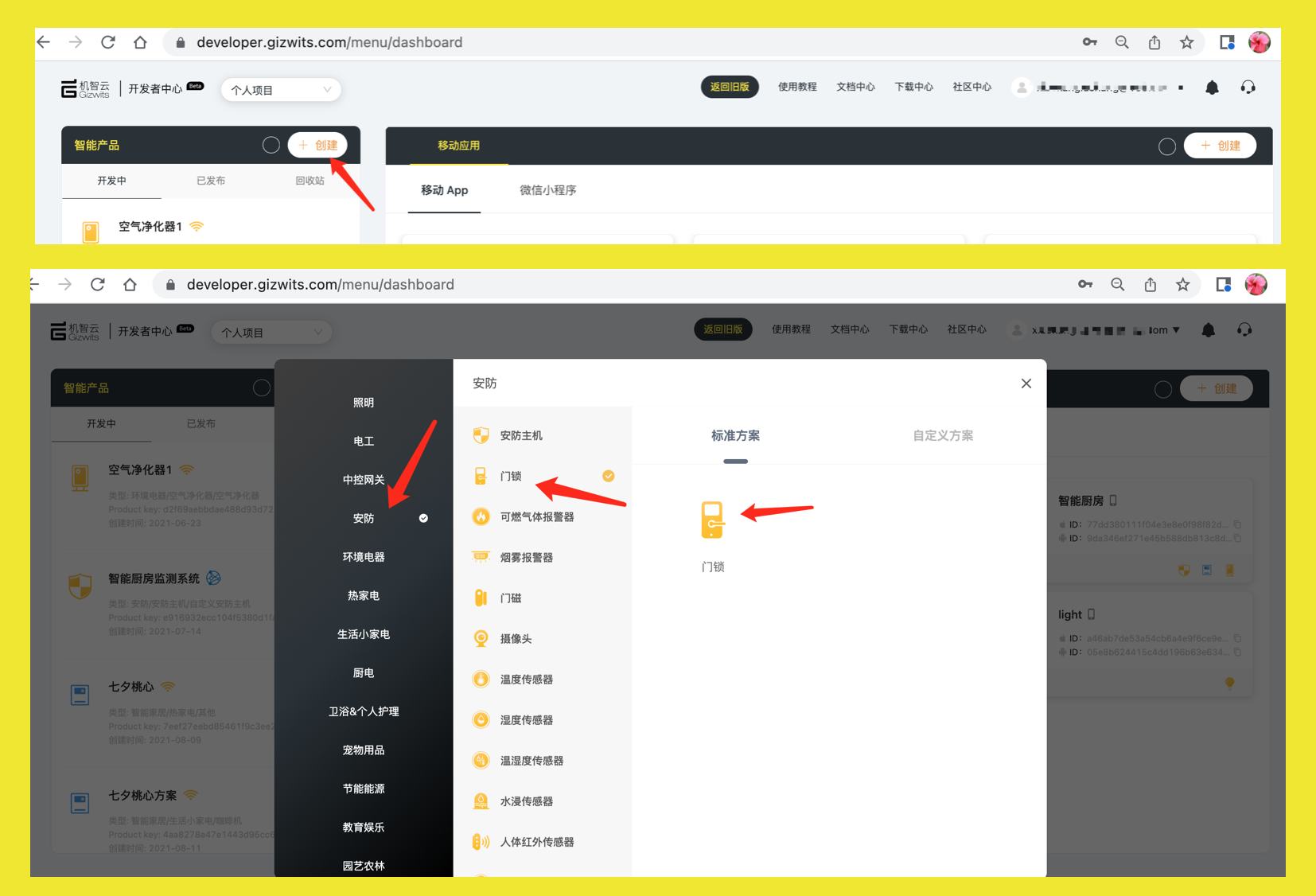

　　1.創建一個智能產品

　　在機智云平臺注冊一個賬號,創建一個智能產品

　　此處我選擇的是標準方案,那么會自動套用機智云提供的數據功能點模板,如下所示。

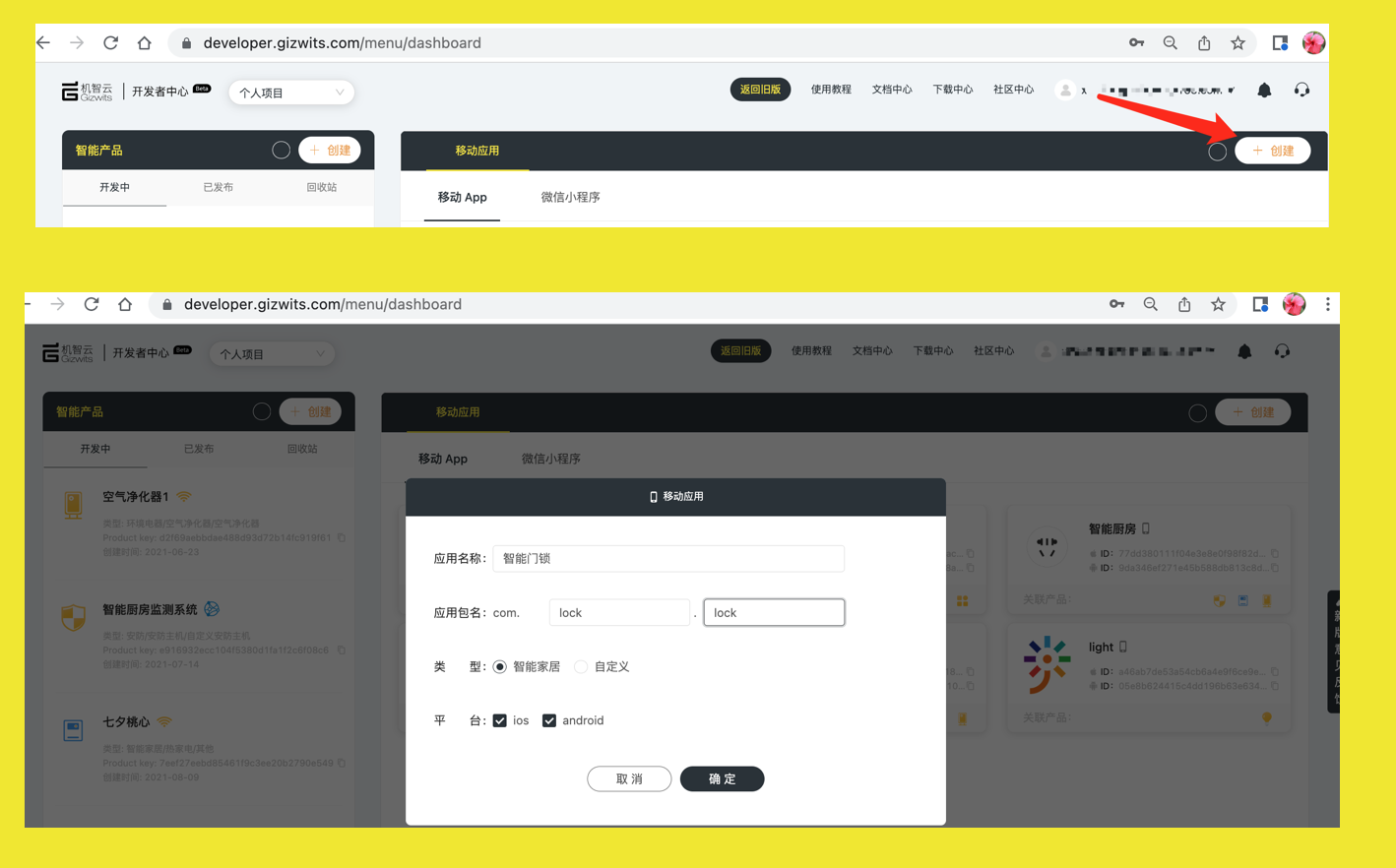

　　2.創建一個移動應用

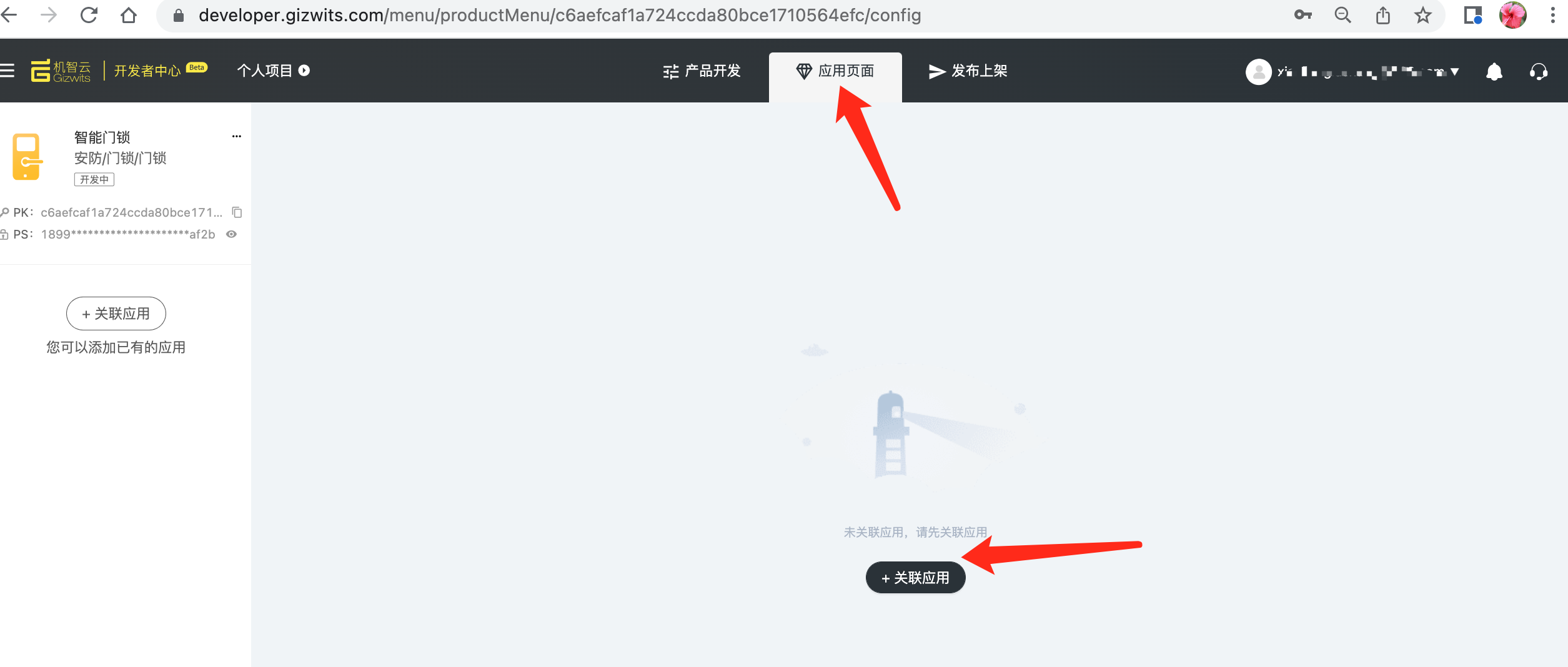

　　3、關聯應用

　　打開第一步中的已經創建好的”智能門鎖“智能產品,跳轉至本頁面,進行產品關聯。

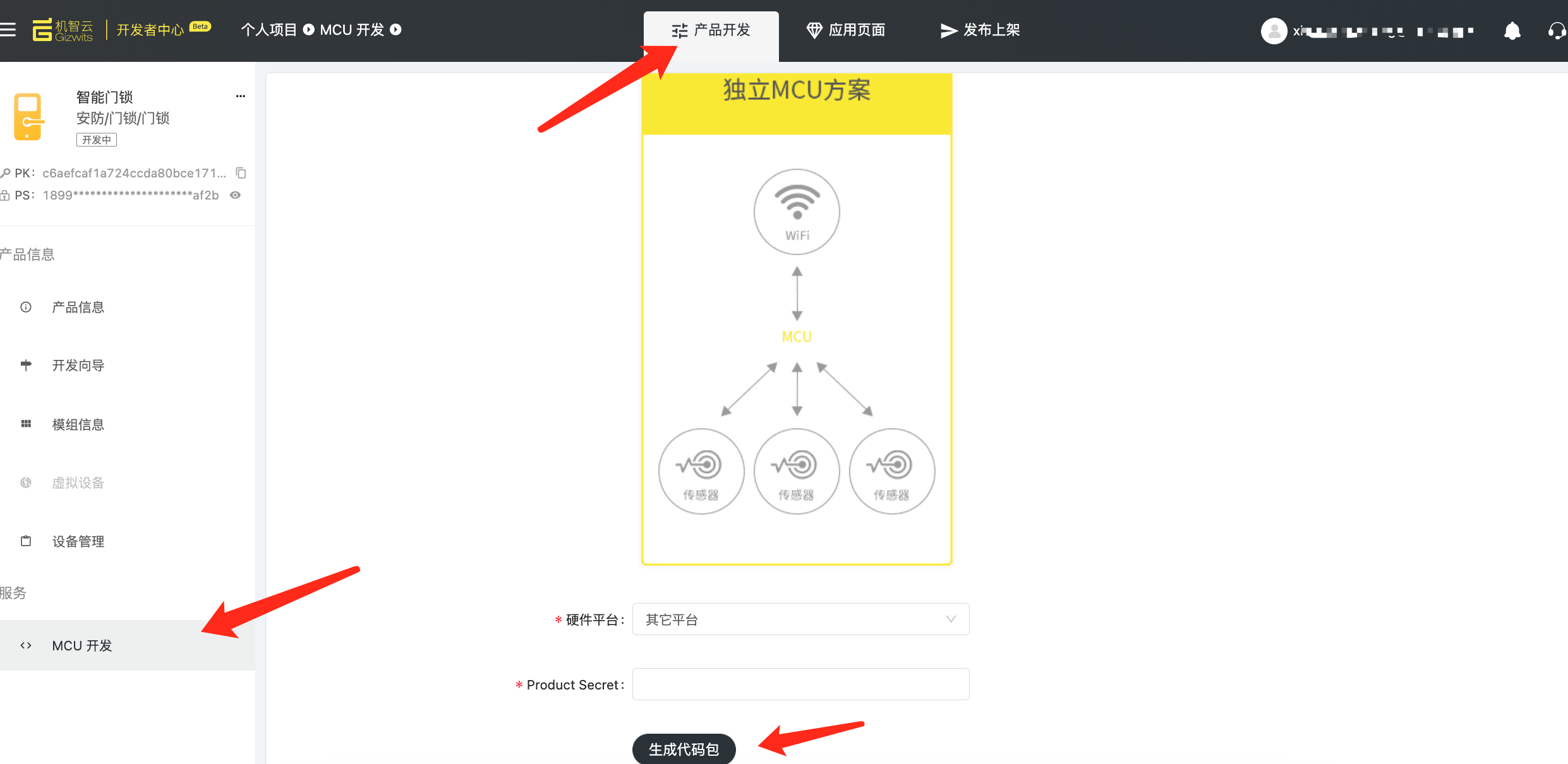

　　4、下載MCU代碼包

　　.在MCU開發里面生成STM32F103代碼,下載到電腦備用。

　　5、下載APP

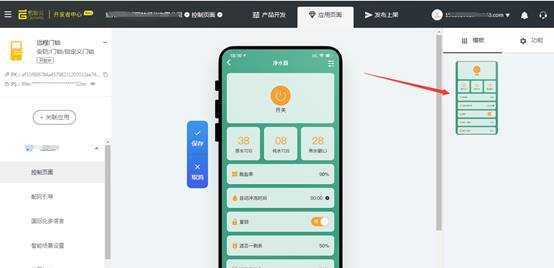

　　利用機智云賽博坦工具,自動生成APP,在線自定義APP的登錄頁面、詳情頁等等,就能生成個性化的APP。可以參考“如何使用機智云賽博坦工具做一個APP”

　　下載機智云測試APP,請到機智云官網下載中心下載使用即可!

　　三、MCU程序修改

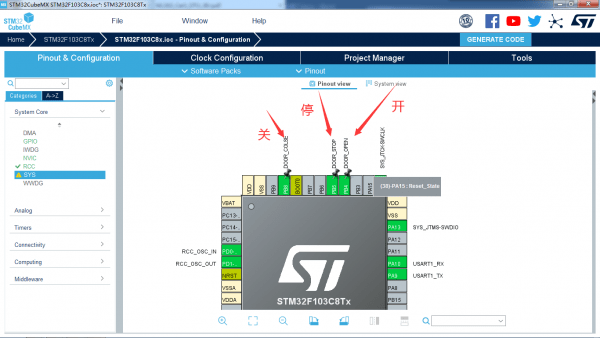

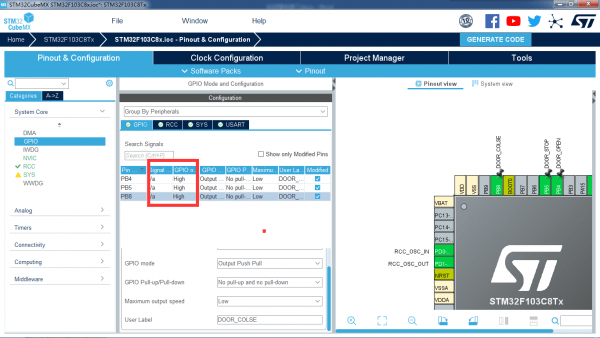

　　將下載的代碼解壓,打開根目錄里面的cubeMX項目文件,對GPIO進行初始化后生成代碼。

　　PB8----關----低電平有效----開機默認高電平

　　PB5----停----低電平有效----開機默認高電平

　　PB4----開----低電平有效----開機默認高電平

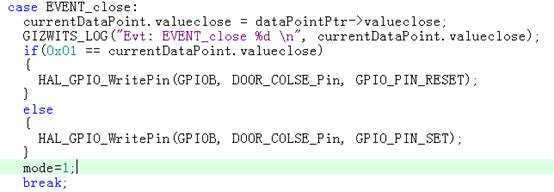

　　修改gizwits_product.c里面的gizwitsEventProcess函數。

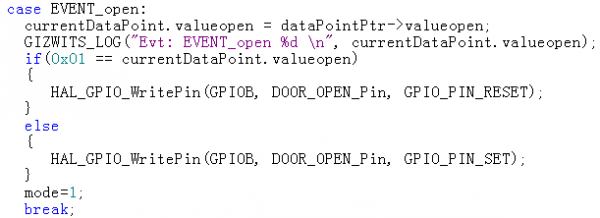

　　開門

　　關門

　　暫停

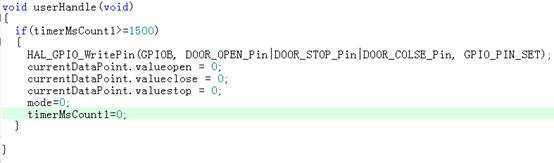

　　修改gizwits_product.c里面的userHandle函數。

　　Mode和timerMsCount1為全局變量,timerMsCount1在定時器里面自加。

　　到此代碼就完成了,將代碼編譯下載到單片機。

　　接上機智云的4G模組,上電聯網設備即可連接云端。

　　利用機智云串口調試助手生成設備二維碼。

　　利用云端生成的APP或者機智云公版APP進行掃碼綁定。

　　至此,一個完整的智能門鎖做完了。出門不用帶鑰匙,可以用APP來開車庫門了。

　　關于如何用現設備聯動,這個可以通過機智云APP設置來實現,這次太晚了,具體下次詳細講。
