機器視覺技術迅速發展的今天,我們?cè)陂_(kāi)發機器視覺系統過程中,工業攝像機、機器視覺光源、工業鏡頭的核心部件選擇必不可少,那么我們今天就從工業鏡頭的分類入手詳細介紹一下工業鏡頭的分類。工業鏡頭的分類方及品種繁多,現將工業鏡頭的接口和用途分類如下。

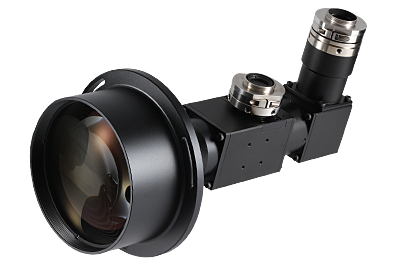

燦銳光學生產的遠心鏡頭產品
一、按工業鏡頭接口分類
1、CCTV(C-MOUNT)
又稱C接裝工業鏡頭,是目前在機器視覺系統中使用廣泛的工業鏡頭,具有重量輕,體積小,價廉,品種多等優點,它的接口羅紋參數:公稱直徑=1″,螺距:32牙。
C安裝的一種變化接口稱CS-mount,它和C-MOUNT的區別僅僅在于工業鏡頭的定位面到圖像傳感器光敏面的距離不同。C-MOUNT是17.5mm,而CS-mount是12.5mm,它們之間相差5mm,市面上的工業鏡頭產品如ZML系列小型變倍縮放工業鏡頭,全部采用標準C接口。
CS-MOUNT接口是為新的CCD而設計的,隨著CCD的發展,集成度越來越高,相同分辨率的光敏陣列更小了,為此CS-MOUNT更適應有效光敏傳感器尺寸更小的工業攝像機。
具有CS接口的工業攝像機,可以與C和CS型接口連接,但C按裝工業鏡頭需加裝一個接圈;具有C接口的工業攝像機只能與C按裝工業鏡頭連接,而不能與CS按裝工業鏡頭連接,否則不但不能獲得良好聚焦,還有可能損壞CCD靶面。
2、35mm攝像工業鏡頭
這種工業鏡頭就是生活中所使用的35mm工業攝像機工業鏡頭,從性價比來衡量,是一種非常好的工業鏡頭。有很多工業攝像機和線陣掃描CCD需裝備這種工業鏡頭。
35mm工業鏡頭的一個缺點是卡口式固定方式。這種固定方式使用在振動環境中時,工業鏡頭會產生移動。所以在機器視覺系統中,35mm攝像工業鏡頭不是一個好的選擇。
二、按工業鏡頭等效焦距分類
1、廣角工業鏡頭
等效焦距小于標準焦距(50mm)的工業鏡頭。特點是工作距離WD短,景深大,視角大,通�；儽憩F(xiàn)為桶形失真。
2、長焦距工業鏡頭
等效焦距超過200mm,工作距離長,放大倍數大,通常畸變表現為枕形失真。
3、中焦距工業鏡頭
機器視覺系統中常用的工業鏡頭,焦距在50mm左右,介于廣角工業鏡頭和長焦距工業鏡頭之間,通常情況下畸變校正較好。
4、遠心工業鏡頭
在機器視覺系統中,物體的尺寸往往是很重要的。但一般的工業鏡頭在成像時,遠離工業鏡頭的物體成像較小,而同一尺寸的近距離物體成像較大,結果,產生了測量誤差。遠心工業鏡頭就是為消除這一誤差而設計的,使相同尺寸,不同遠近的物體在成像面上獲得相同尺寸的圖像,遠心鏡頭又分為單遠心鏡頭和雙遠心鏡頭,目前利用遠心光學系統技術開發的用于高精密測量的BTOS雙遠心鏡頭表現搶眼。
5、微距工業鏡頭
用于拍攝較小物體的工業鏡頭,它具有很大的工業鏡頭放大比。

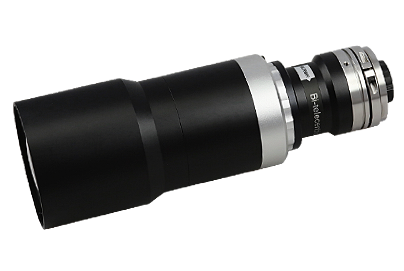

燦銳光學生產的系列工業鏡頭產品
三、按工業鏡頭所具有的功能分類
1、可變焦距工業鏡頭
它是相對于定焦工業鏡頭而言的。通過工業鏡頭中鏡片之間相互移動,使工業鏡頭的焦距在一定范圍內變化,從而在無需更換工業鏡頭的條件下,使CCD工業攝像機既可獲得全景圖像,又可獲得局部細節圖像。變焦工業鏡頭范圍一般有6、8、10、12、16、20、50倍等檔次。
2、可變光圈工業鏡頭
在工業鏡頭中按裝有能控制光線輸入量的可變光圈,使工業鏡頭的相對孔徑F可以連續變化,以便適應對不同亮度物體的正確曝光。在已經提到調節光圈的大小時可以影響景深的長短。所以為了獲得大景深的效果,在照明許可的情況下,應盡可能加大照明強度,減小光圈,獲得較大的景深。
按照功能分類,還可以進一步分為自動調焦工業鏡頭、自動光圈工業鏡頭等等。
燦銳光學成立于2009年,是國內一家研發、生產遠心鏡頭的企業,在行業內有著不錯的地位,也是目前國內為數不多有著完整產業鏈配套的工業鏡頭企業;經過10年的發展,經歷四次全新的升級換代,燦銳光學的產品品質和等級已經是行業靠前水準,燦銳僅用了10年的時間,走完了歐美50年發展所走的歷程;目前燦銳已完成了四代產品更新,已實現對國外技術水平的追趕,并且于歐美市場同步跨入工業鏡頭時代。燦銳擁有完整的光和電設計研發團隊,和當今技術前沿高校做產學研究,擁有自己的精密光學和精密機械產業鏈,在核心競爭力方面已經完全趕超歐美,是目前國內工業鏡頭領域的領軍者。更多可上官網“燦銳光學”了解。
