原標題：燦銳科普 | 工業鏡頭常見的6種像差
像差是影響圖像質量的重要因素,不同工業鏡頭成像質量也是不盡相同的,即使是使用同一類型的工業鏡頭,也因?yàn)榧庸ぞ?xì)度、鏡片結構和材質的關系,使得所獲取的圖像質量有所變化。正因如此工業鏡頭的價格也從有百元到萬元之間的差距。我們?cè)谶M(jìn)行工業鏡頭選擇的時候,首先要考慮的就是像差,它是影響成像質量的重要因素,常見的工業鏡頭像差有如下六種:

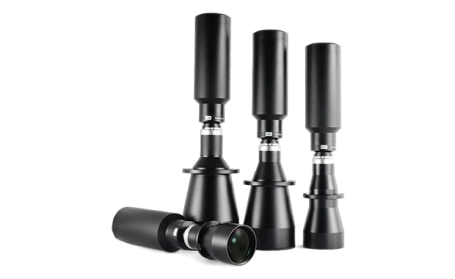

燦銳科技生產的高精度工業鏡頭
1、球差:由主軸上某一物點向光學系統發出的單色圓錐形光束,經該光學系列折射后,若原光束不同孔徑角的各光線,不能交于主軸上的同一位置,以至在主軸上的理想像平面處,形成一彌散光斑(俗稱模糊圈),則此光學系統的成像誤差稱為球差。
2、慧差:由位于主軸外的某一軸外物點,向光學系統發出的單色圓錐形光束,經該光學系列折射后,若在理想像平面處不能結成清晰點,而是結成拖著明亮尾巴的慧星形光斑,則此光學系統的成像誤差稱為慧差。
3、像散:由位于主軸外的某一軸外物點,向光學系統發出的斜射單色圓錐形光束,經該光學系列折射后,不能結成一個清晰像點,而只能結成一彌散光斑,則此光學系統的成像誤差稱為像散。
4、場曲:垂直于主軸的平面物體經光學系統所結成的清晰影像,若不在一垂直于主軸的像平面內,而在一以主軸為對稱的彎曲表面上,即 像面為一曲面,則此光學系統的成像誤差稱為場曲。當調焦至畫面中央處的影像清晰時,畫面四周的影像模糊;而當調焦至畫面四周處的影像清晰時,畫面中央處的影像又開始模糊。
5、畸變:被攝物平面內的主軸外直線,經光學系統成像后變?yōu)榍�,則此光學系統的成像誤差稱為畸變�；兿癫钪挥绊懹跋竦膸缀涡螤�,而不影響影像的清晰度。這是畸變與球差、慧差、像散、場曲之間的根本區別。
6、色差:由白色物體向光學系統發出一束白光,經光學系統折射后,各色光不能會聚于一點上,而形成一彩色像斑,稱為色差。色差產生的原因是同一光學玻璃對不同波長的光線的折射率不同,短波光折射率大,長波光折射率小。

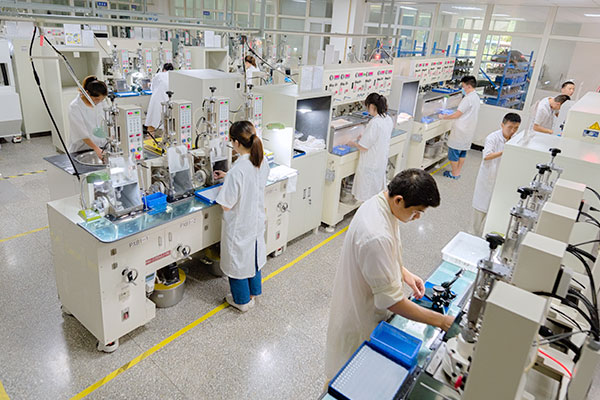

燦銳科技精密光學加工工廠
工業鏡頭品牌比較多,如需要測量精度高的,質量可靠的,推薦燦銳光學。深圳燦銳科技是國內最早研究制造工業鏡頭的企業之一,在行業內有著不錯的地位。工業鏡頭測量精度可達微米級,更多可上【燦銳光學】網站了解。
