原標(biāo)題：科洛無機(jī)納米抗裂減滲劑和DPS對基準(zhǔn)混凝土抗水滲透壓力的影響試驗研究
1、研究方案
為探究科洛永凝液DPS(又名:水性滲透結(jié)晶防水劑,無劑水性滲透結(jié)晶型材料)和科洛無機(jī)納米抗裂防滲劑(又名:無機(jī)納米抗裂減滲劑)單獨(dú)及共同使用對基準(zhǔn)混凝土抗?jié)B性能的影響,設(shè)定基準(zhǔn)、內(nèi)摻、外涂和內(nèi)摻+外涂共四種方式進(jìn)行對比。
2、試件成型及養(yǎng)護(hù)
(1)成型及養(yǎng)護(hù)方式

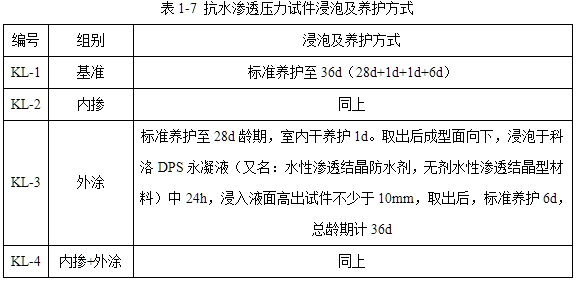

抗水滲透壓力試驗用混凝土試件尺寸為上表面直徑175mm,下表面直徑185mm,高度150mm的圓臺體,浸泡及養(yǎng)護(hù)如下表1-7所示。
|
|
|

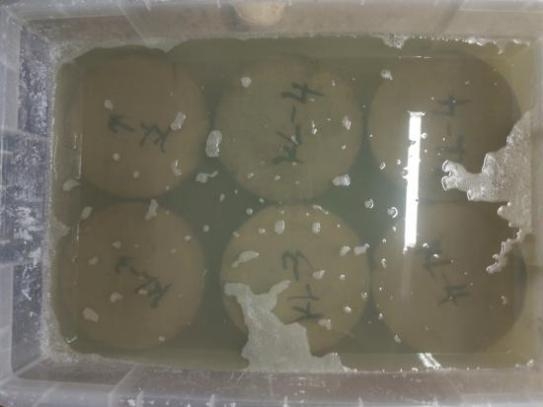

圖1-10 外涂組和內(nèi)摻+外涂組試件浸泡DPS |
(2)混凝土配合比

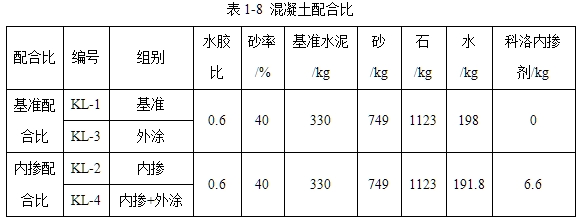

混凝土配合比按照CECS標(biāo)準(zhǔn)《無機(jī)水性滲透結(jié)晶型材料應(yīng)用技術(shù)規(guī)程》要求進(jìn)行,所用混凝土配合比見表1-8。
注1:混凝土直接攪拌成型,不測試坍落度。
注2:基準(zhǔn)組試件和外涂組試件按基準(zhǔn)配合比攪拌、成型,外涂組試件按規(guī)定齡期浸泡于科洛DPS永凝液(又名:水性滲透結(jié)晶防水劑,無劑水性滲透結(jié)晶型材料)中。
注3:內(nèi)摻組試件和內(nèi)摻+外涂組試件按內(nèi)摻配合比攪拌、成型,內(nèi)摻+外涂組試件按規(guī)定齡期浸泡于科洛DPS永凝液(又名:水性滲透結(jié)晶防水劑,無劑水性滲透結(jié)晶型材料)中。
(3)試驗方法
試驗測試方法按CECS標(biāo)準(zhǔn)《無機(jī)水性滲透結(jié)晶型材料應(yīng)用技術(shù)規(guī)程》的有關(guān)規(guī)定執(zhí)行,具體如下。
(a)試件標(biāo)準(zhǔn)養(yǎng)護(hù)至28d,1組試件作為基準(zhǔn)組留置于標(biāo)養(yǎng)室繼續(xù)養(yǎng)護(hù)至36d;1組試件作為受檢試件從養(yǎng)護(hù)室取出,放置于溫度為(20±2)℃、相對濕度為(60±5)%的恒溫恒濕環(huán)境中24h,然后將受檢試件的迎水面墊不銹鋼條,朝下浸泡在無機(jī)水性滲透結(jié)晶型材料試液中24 h,液面高出試件不應(yīng)小于10mm,取出后,用濾紙抹去表面附著液,繼續(xù)標(biāo)準(zhǔn)養(yǎng)護(hù)6 d備用。
(b)按照現(xiàn)行國家標(biāo)準(zhǔn)《普通混凝土長期性能和耐久性能試驗方法標(biāo)準(zhǔn)》GB/T 50082有關(guān)規(guī)定進(jìn)行試驗,但初始壓力應(yīng)為0.4MPa,若基準(zhǔn)混凝土試件在0.8MPa以下某個壓力透水,則受檢混凝土也加到這個壓力,并保持相同時間,然后劈開,在底邊均勻取10個點,測定平均滲透高度,讀數(shù)應(yīng) 至1mm。若基準(zhǔn)混凝土與受檢混凝土在0.8MPa時都未透水,則停止升壓,劈開,如上所述測定平均滲透高度。
3、結(jié)果及分析

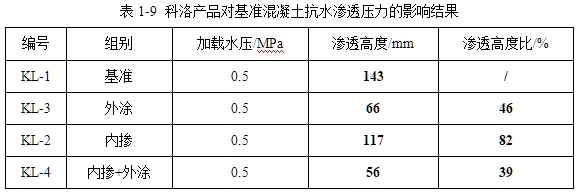

科洛產(chǎn)品對基準(zhǔn)混凝土抗?jié)B壓力影響的試驗結(jié)果見表1-9。
表1-9結(jié)果表明,同配合比參數(shù)條件下,基準(zhǔn)混凝土外涂科洛DPS永凝液(又名:水性滲透結(jié)晶防水劑,無劑水性滲透結(jié)晶型材料),滲透高度比為46%,基準(zhǔn)混凝土摻加科洛無機(jī)納米抗裂防滲劑(又名:無機(jī)納米抗裂減滲劑)或和外涂永凝液DPS(又名:水性滲透結(jié)晶防水劑,無劑水性滲透結(jié)晶型材料)共用后,內(nèi)摻組無機(jī)納米抗裂防滲劑(又名:無機(jī)納米抗裂減滲劑)滲透高度比為82%,無機(jī)納米抗裂防滲劑(又名:無機(jī)納米抗裂減滲劑)和外涂永凝液DPS(又名:水性滲透結(jié)晶防水劑,無劑水性滲透結(jié)晶型材料)共用后滲透高度比為39%。
投稿郵箱：chuanbeiol@163.com 詳情請訪問川北在線：http://dstuf.com/
