高科技音響德國KLING&FREITAG(K&F)VIDA系列點亮春晚“智慧”舞臺
時間:2019-02-14 10:17   來源:搜狐   責任編輯:青青

  原標題: 高科技音響德國KLING&FREITAG(K&F)VIDA系列點亮春晚“智慧”舞臺

  作為中央廣播電視總臺成立后的首臺春晚,今年的央視春晚以“奮進新時代、歡度幸福年”為主題,在和諧、溫暖、歡樂的氛圍里傳遞了社會的正能量和濃濃的“家國情懷”,海內外11.73億的觀眾和網民用他們的贊譽給這臺晚會點了一個大寫的“贊”。今年春晚整體美譽度(網絡正向評論比例)達96.98%,也成為近年來觀眾最喜歡的春晚之一。

\

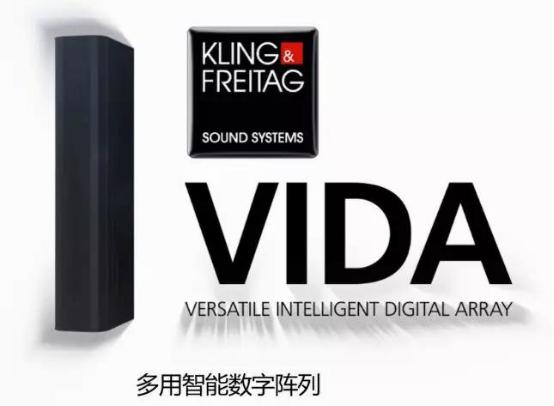

  本屆春晚依然在CCTV的1號演播廳進行直播。舞臺采用了圓形拱門設計喜慶熱烈,既有濃濃的中國傳統文化特色同時又具備很強的時尚氣息、非常華麗。本屆春晚應用了大量的 高科技,包括4K轉播、5G傳輸、VR直播等等,舞臺設備方面也是極盡新技術之所能,舞臺部分采用了可以自由升降變化的數百塊冰屏、地屏等各種LED大屏配合高科技的舞臺機械設備作為舞美基礎,用春晚舞美總設計陳巖老師的話來說:“今年的春晚舞臺已經是一種智慧型舞臺”,為了真正滿足“智慧型”的需要同時為配合整個舞臺的視覺呈現效果,本屆春晚采用的音響設備繼續沿用了2018年春晚使用的代表當今世界先進科技水平的德國KLING&FREITAG(K&F)的VIDA(VERSATILE INTELLIGENT DIGITAL ARRAY)系列“智能多用途數字陣列”。

\

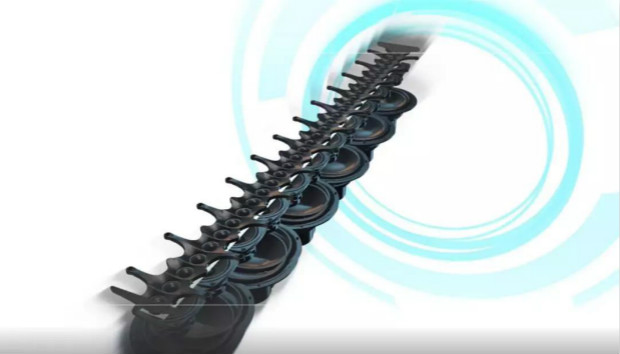

  VIDA L內部構造

  這款揚聲器最大的特點是具備纖細的箱體設計和巨大的聲壓級,但同時又能提供完美的音質表現。其外型漂亮,但卻是一款垂直可變波束的揚聲器,也是一款真正可以應用于各種不同類型專業演出的揚聲器。VIDA系統由兩個型號組成,其中VIDA L是主體模塊,采用了三分頻的同軸設計,使得聆聽者感覺聲音全部來自于同一個發聲點。在VIDA L里,總共有50個驅動單元(包括:6只6.5低音單元、12只3.5寸高品質中音單元、32只1寸球頂單元)在各自 工作范圍內運行。除了上述的VIDA L外,VIDA系統中還包含一個用于控制低頻指向性的模塊VIDA C(包含4只6.5低音單元),這個模塊可以安裝于VIDA L?的背部,它在60Hz到400Hz之間抵消了系統的偶極效應, 可以衰減20dB揚聲器背部的能量!安裝在VIDA L背部的VIDA C模塊,還可以通過軟件操作使得整套揚聲器系統獲得心形和超心形特性,可以在中低頻提高向前區覆蓋的聲壓。

\

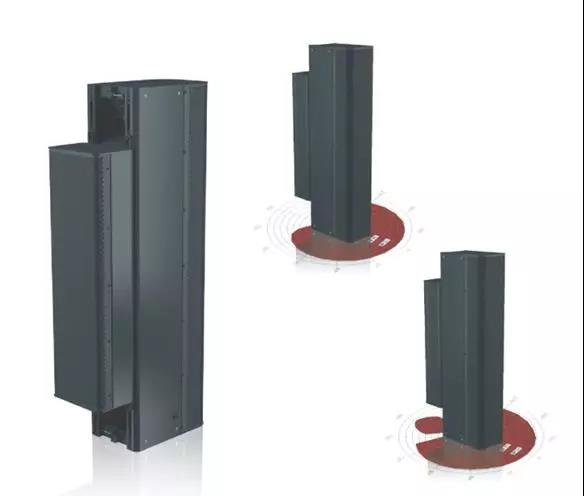

  VIDA L+C

  本次春晚的舞臺寬約30米,其臺唇部分全部設計成臺階,以方便演員上下,臺階上橫向擺放了4只VIDA系統用以覆蓋舞臺正前方的嘉賓觀眾區,由于VIDA系統的寬度只有21CM(與踏步臺階高度一致),所以完全可以輕松的安裝于此,同時還能提供完美的音質和足夠的聲壓級。VIDA L的心臟是一個有著超級運算能力的FPGA現場可編程門陣列芯片,由于VIDA可以進行縱向的波束控制,所以橫置安裝的VIDA可以在水平方向控制揚聲器波束的開口角度和覆蓋范圍,覆蓋精準到0.1°,這樣就可以為前區觀眾提供更加精準的音頻覆蓋。

\

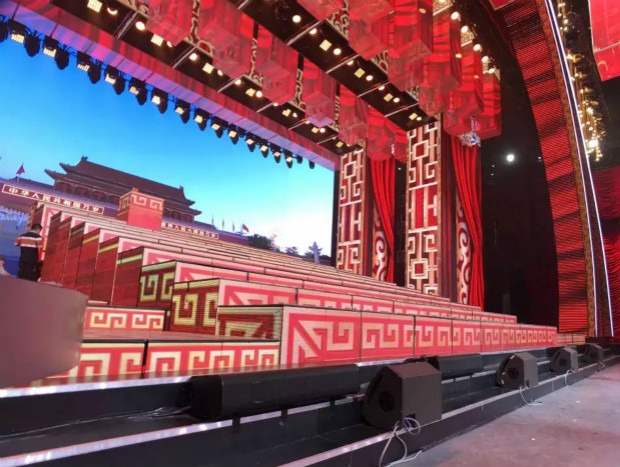

  舞臺前區橫向擺放的4只VIDA L

  由于這次是中央廣播電視總臺成立后的首臺春晚,其重要性不言而喻,VIDA系統具備模擬、AES/EBU、DANTE信號同時熱備份,能為春晚演出提供最為可靠的三重安全保障。同時現場還設置了觀眾席補聲及主擴聲備份系統,基于VIDA的狹長箱體占地空間極小,在觀眾席兩側的位置上各安裝了2只VIDA L。觀眾席的補聲系統是為主擴聲覆蓋不到或聲壓級不均勻的聲影區設置,在一號廳場地主要為弧形觀眾席兩側及挑檐下的聲影區提供聲能補充。每只VIDA L水平覆蓋角度為90°,2只即可水平覆蓋全場,作為補聲的同時,也可做為主擴聲的備份系統使用。垂直角度控制方面,觀眾席四周均為LED舞美設計,多為反射面,為此需要盡可能的減少揚聲器直接投射至LED,由此產生的反射聲將會對舞臺產生巨大影響,造成舞臺上聲延時。為此補聲的VIDA L揚聲器垂直開口覆蓋角度被設置為10°,仰角5°,將聲能集中至覆蓋1.7m觀眾席位的高度,有效避開LED區域,減少反射聲,提高了清晰度和聲壓級。假如采用常規音箱40°或50°的垂直覆蓋角度,將無法提高聲場的清晰度。

\

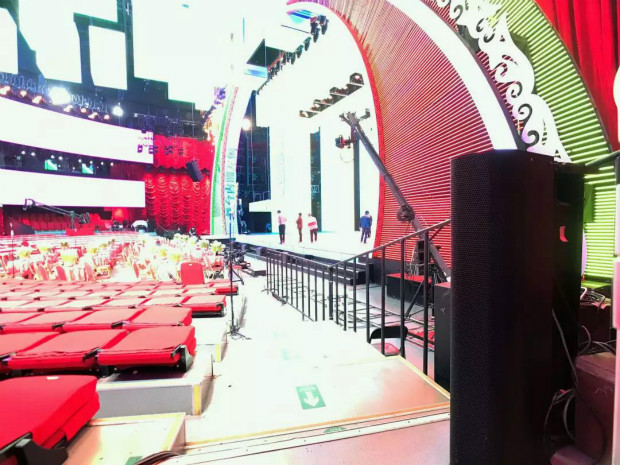

  觀眾席兩側各安裝了2只VIDA L

  除了上述觀眾席覆蓋的難點之外,本次春晚音頻系統的另外的一個難點就是如何解決眾多演員的舞臺返聽問題。由于整個舞臺面積非常寬闊,而且組成舞臺地面和上空全是隨時需要升降活動的LED屏,所以整個舞臺的地面完全沒有安裝擺放返聽音箱的位置,同時作為背景的舞臺后部大屏及側面大屏也對舞臺上的聲音產生了非常嚴重的反射干擾,所以為了保證給舞臺上的演員提供完美的返聽音響效果,VIDA系統也被用于舞臺的返聽系統。VIDA系列是一款內置48路獨立DSP和功放通道的特殊揚聲器,可以輕松通過APP軟件的實時控制實現聲波束的調整,垂直+/- 45°間自由可調節,能夠精準的控制揚聲器的聲場覆蓋并且避開會產生反射干擾的各種場地結構。晚會現場,音頻制作團隊在舞臺兩側各吊掛安裝了各4組VIDA L+C系統組成兩組線性陣列。

\

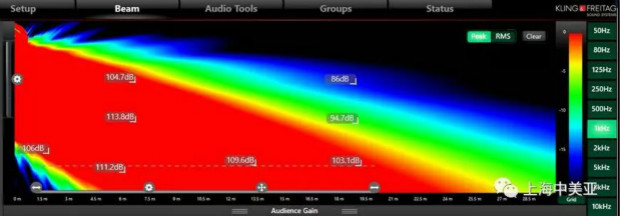

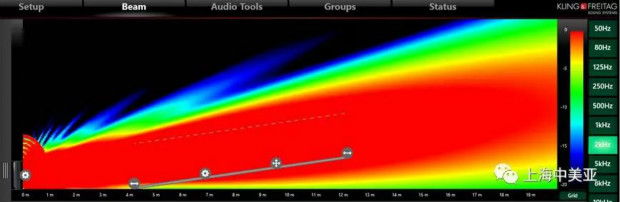

  觀眾席補聲系統的波束調整控制示意圖

  同時考慮到要盡可能的將舞臺兩側上下的空間留給眾多演員大型道具及時通過,所以VIDA系統吊掛的高度比較高(8.5米),揚聲器距離舞臺地面4.5米。通過上述的聲波束控制功能將吊掛在高空中的總共8組VIDA系統輻射的聲能量 地投射到舞臺上需要覆蓋的范圍內,并避開了各個方向上大屏的反射。此時控制揚聲器組垂直波束為-18°,垂直開口為45°,投射范圍從揚聲器正下方到23m的區域。利用了電子可變角度控制,在舞臺多變的情況下,可以不改變揚聲器的物理傾斜角度,而是通過軟件進行預設揚聲器的可變俯仰角度,對升降臺進行完全覆蓋,無論是在地面還是在高空中表演的演員都能清晰的聽見伴奏音樂。陣列式的揚聲器設計,使得舞臺上聲能覆蓋更加均勻,聲壓級也得以保證,動態余量也更大,這特點都大大提高了舞臺上的聲音品質,為演員的高水平演出提供了重要保障。實時的電子遙控調整角度的方式也大大節省了系統調試的工作量。

\

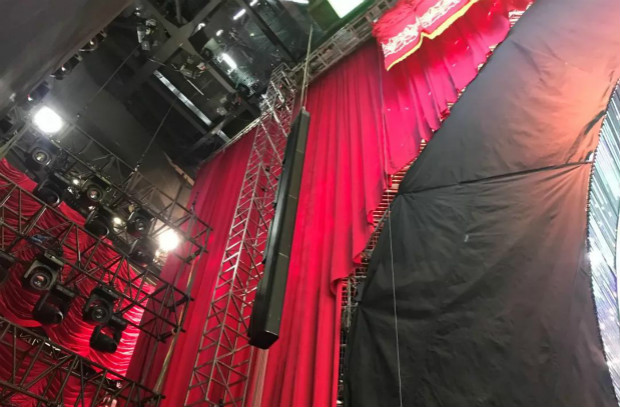

  舞臺兩側吊掛的VID L+C系統

\

  舞臺兩側VIDA系統的波束調整控制示意圖

  KLING&FREITAG(K&F)的VIDA系統改變了傳統揚聲器的粗、大、壯的常態,給電視轉播增加了舞臺和視覺美感。VIDA系統通過應用于春晚舞臺經受住了最嚴苛的考驗,整個晚會從彩排到直播的過程中完全沒有出現任何故障,極為穩定的品質和絕佳的音質都是這套全數字化高科技系統能順利完成本次大考的有力保障,同時中美亞的技術團隊也一直在現場提供最強有力的技術支持,使得VIDA系統成為今年春晚“智慧”舞臺的畫龍點睛之筆。

\

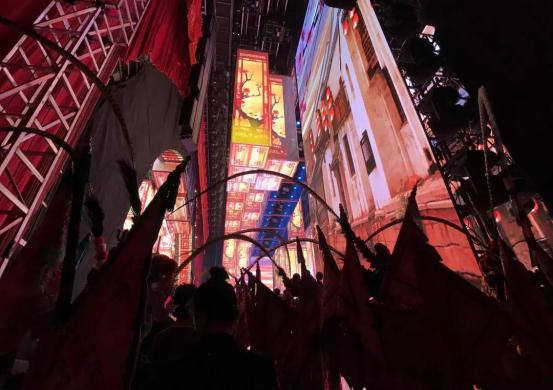

  吊掛安裝的VIDA系統使得眾多演員及大型道具可以安全快速的上下舞臺

\

  近年來德國KLING&FREITAG(K&F)的VIDA揚聲器系統陸續成為了歐洲音樂新地標:漢堡易北愛樂音樂廳;中國 音樂殿堂:中央歌劇院等世界各地標志性音樂圣地的 揚聲器,現在又連續兩年登上央視“春晚”的舞臺,這一系列重要成績充分證明了VIDA揚聲器系統是各類專業擴聲項目的不二之選!
