主板插槽介紹 帶你認識電腦主板上的插槽接口
時間:2017-08-13 15:28   來源:三聯   責任編輯:沫朵
  原標題:主板插槽介紹 帶你認識電腦主板上的插槽接口

  一條長長的插槽,兩排金光閃閃的引腳,這就是主板上最引人注意的一類接口,也是我們今天要談的主角。那么這類接口叫什么名字?現在最常用的是PCI-E,在以前還有PCI、AGP等,這類接口都是PC的主要數據總線接口。由于很多讀分不清接口和總線的關系,所以小編先簡單講講什么是總線:總線是計算機各種功能部件之間傳送信息的公共通信干線,是連接PC和各個部件之間的紐帶。按照計算機所傳輸?shù)男畔⒎N類,計算機的總線可以劃分為數據總線、地址總線和控制總線,分別用來傳輸數據、數據地址和控制信號。

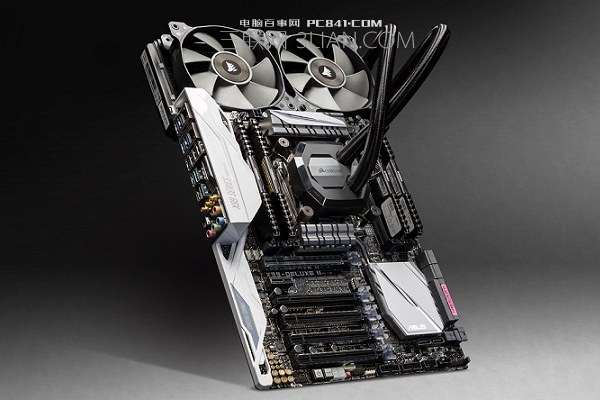

主板插槽介紹  三聯

  電腦硬件雜談 細數主板上曾出現過的插槽

  那么這些接口和總線是什么關系?以大家最熟悉的PCI-E舉例,PCI-E接口的設備都要通過PCI-E總線來進行通信,而PCI-E總線上走的設備并不全是PCI-E接口設備。分清了總線和接口的關系,我們便從最古老的總線接口ISA說起。

  主板最早的PC總線插槽——ISA

  對于許多資深玩家而言, 出現在關于PC記憶當中的接口應該要數ISA了。ISA是一種尺寸巨大的插槽,一般情況下都會采用的黑色的配色,比我們現在熟知的PCI-E長很多。

電腦硬件雜談 細數主板上曾出現過的插槽

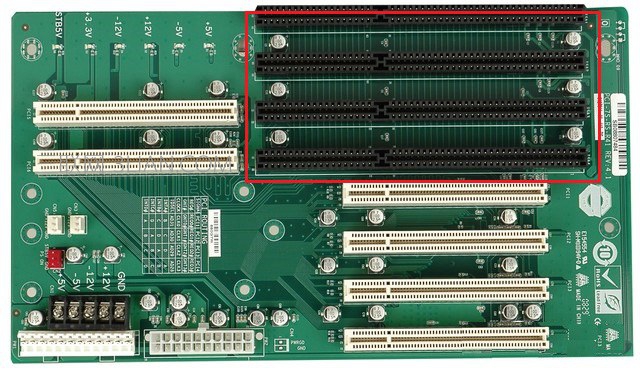

  黑色的便是ISA接口

  作為最早的PC總線,ISA誕生于DIY還未開始流行的1981年,它作為IBM PC/XT電腦的系統總線首次出現,由于PC/XT在相當長一段時間內都曾經是PC領域的統治者,所以ISA最開始被稱為PC總線或者PC/XT總線。在隨后推出的基于16-bit Intel 80286處理器的PC/AT當中,ISA也相應地被擴展到了16bit,并被稱呼為PC/AT總線。為了開發與IBM PC兼容的外部設備,行業內最終確立了以IBM PC總線規范為基礎的總線,也就是上文說的ISA(Industry Standard Architecture工業標準架構)。

電腦硬件雜談 細數主板上曾出現過的插槽

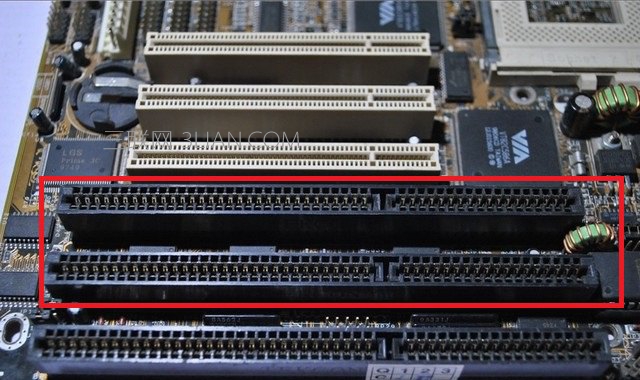

  老主板上的ISA接口

  ISA是8/16bit的系統總線,最大傳輸速率僅為8MB/S,但在當時是足夠滿足速度需求的。ISA允許多個CPU共享系統資源,且具有良好的設備兼容性,這讓它成了當時最流行的系統總線。ISA接口也就因此而成為了主板上的標準配置,無論聲卡、顯卡、解壓卡還是別的什么設備,當時我們所要用到的幾乎所有外接板卡都需要ISA接口。正因?yàn)榇耍琁SA接口成了最早一批接觸PC DIY的玩家們共有的記憶。

電腦硬件雜談 細數主板上曾出現過的插槽

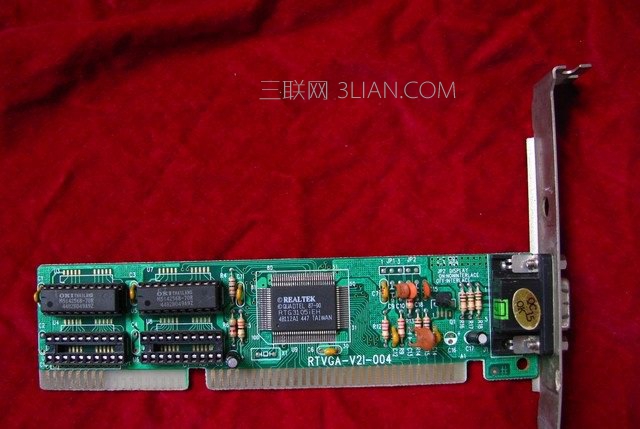

  ISA接口設備

  不過,ISA的弱點也是顯而易見的,作為最初的數據總線,ISA的傳輸速率很快便成了周邊設備性能提升的瓶頸,它還有CPU占用率高以及占用硬件中斷資源等其他問題,所以漸漸的也就無法再滿足高速發展的外圍設備的需求了,因此業界開始了對ISA總線的放棄以及對替代品的尋找。這位繼任者,便是幾乎陪伴了一代人的PCI。

  主板上最長壽的 插槽——PCI

  作為目前最長壽的總線接口,PCI已經走過了26載春秋,無論對于PC業界的歷史還是對一個人的人生而言,26年都是一個相當長的時間跨度,而吉吉我恰好也是26歲。當初為了應對ISA帶寬不足而提出PCI總線及接口時,相信不會有人能想到這一接口能夠存在如此長的時間,即使在這個PCI-E獨步天下的時代,仍有不少服務器和低端主板搭載PCI接口,而前文說到的ISA接口卻早已消失在歷史的洪流中了。

電腦硬件雜談 細數主板上曾出現過的插槽

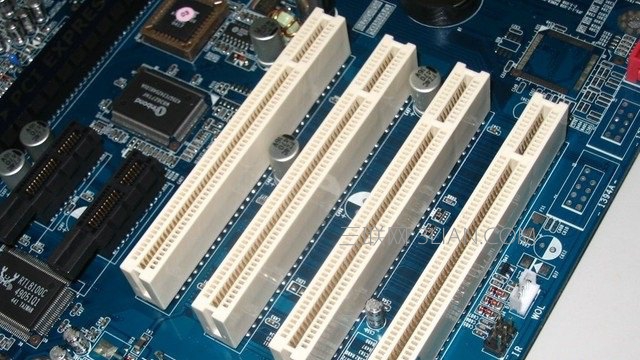

  常見的白色PCI插槽

  PCI是由Intel在1991年推出的一種局部總線,以最初目的而言,它并不是作為ISA的終結者出現的。PCI在結構上可以被視為CPU和原來的ISA之間插入的一級新總線,它擁有全新的操作方式,可以經由橋接電路來協調數據的傳送,新加入的管理器能夠提供信號緩沖,這讓PCI的外設支持?jǐn)?shù)量明顯提升,并能在高時鐘頻率下保持高性能,它為當時的顯卡、聲卡、網卡、MODEM甚至數據采集卡等等設備提供了連接接口。

電腦硬件雜談 細數主板上曾出現過的插槽

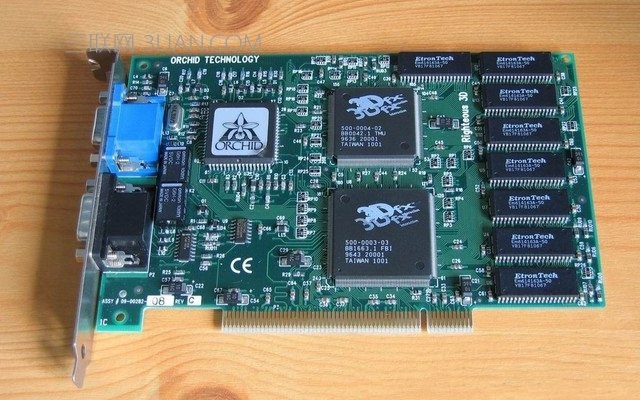

  采用PCI接口的Voodoo顯卡

  PCI總線及接口家族并沒有像ISA那樣僅僅發展了一代便戛然而止,隨著對更高性能的要求,更為高速的64bit PCI/PCI-X總線也被提出,其頻率規劃提升到66~133MHz。但這些總線及接口大多服務于更高級別的服務器產品線,我們所見的最廣泛的PCI接口仍舊是采用32 bit/33MHz的標準PCI接口。良好且異常廣泛的兼容性,理想的系統資源占有率以及低廉的成本讓PCI接口成了相當長一個時期里主板上出現最多的接口,它甚至變成了衡量主板可擴展性及實用性的標志之一。

電腦硬件雜談 細數主板上曾出現過的插槽

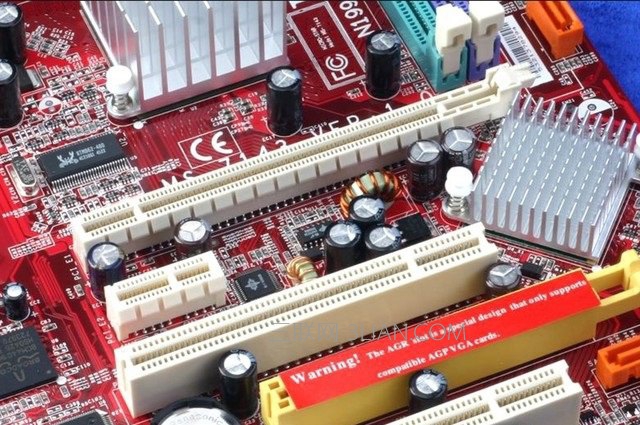

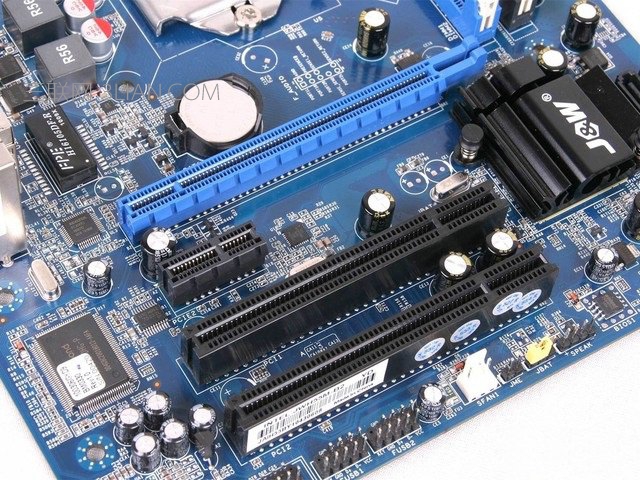

  長相類似PCI-E接口

  以133MB/S的帶寬而言,PCI接口及總線對聲卡、網卡、視頻卡等絕大多數輸入/輸出設備顯得綽綽有余了,這是PCI接口能夠在今天仍舊繼續存在的原因之一。不過PCI的速度和帶寬對性能高速增長的某些外部設備,比如顯卡來說,很快就變得捉襟見肘了,在這種需求的催生下,近乎于曇花一現的一代 接口——AGP現世了。

  主板上短命的顯卡御用插槽——AGP

  在上個世紀九十年代末期,隨著Voodoo 2、TNT以及G200等第二代3D顯卡的問世,PC用戶們忽然發現了一個令人震驚的事實——在數倍激增的多邊形以及材質解析度的作用下,PCI總線看似富裕的133MB/S的帶寬,在新一代3D顯卡面前竟然已經變得不夠用了。好在技術端的反應一直都是快于市場端的,新一代3D顯卡的需求,早在其研發階段就已經被業界所注意到了,與新一代3D顯卡一同到來的,還有新的AGP接口。

電腦硬件雜談 細數主板上曾出現過的插槽

  較為少見的紅色AGP接口

  與PCI一樣,AGP同樣由Intel所提出。早在第一代3D加速卡剛剛普及的90年代中期,Intel就注意到了激增圖形需求所帶來的通訊帶寬即將超過PCI總線的承受能力,為了應對這一矛盾,Intel在PCI V2.1的基礎上提出了全新的圖形設備專用接口——AGP規范,并在1997年的440LX芯片組當中首次予以實現。

電腦硬件雜談 細數主板上曾出現過的插槽

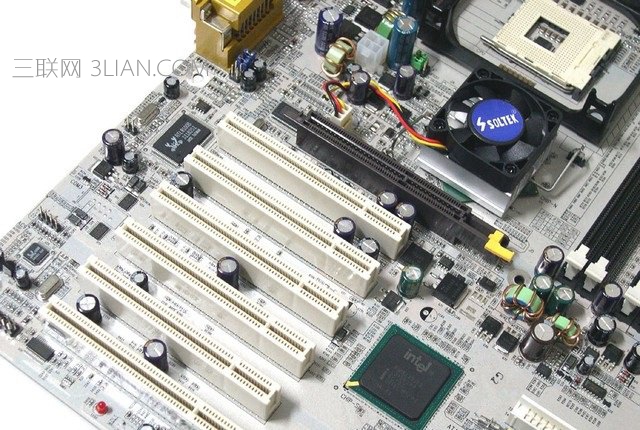

  AGP接口位置一般在主板中央

  用通俗但并不嚴謹?shù)睦斫,AGP可以被看做是運行在66MHz+倍頻設計的PCI,兩者基于同樣的基礎,但AGP擁有自己獨特的特點——它也引入了包括AGP DME(Direct Memory Execution)以及AGP TA(Texture Acceleration),甚至是AGP FW(Fast Write,僅NVIDIA提供)在內的一系列新技術,同時將PCI的帶寬從133MB/S提升到了266MB/S起跳,這很好的滿足了新一代圖形顯卡的需求。

電腦硬件雜談 細數主板上曾出現過的插槽

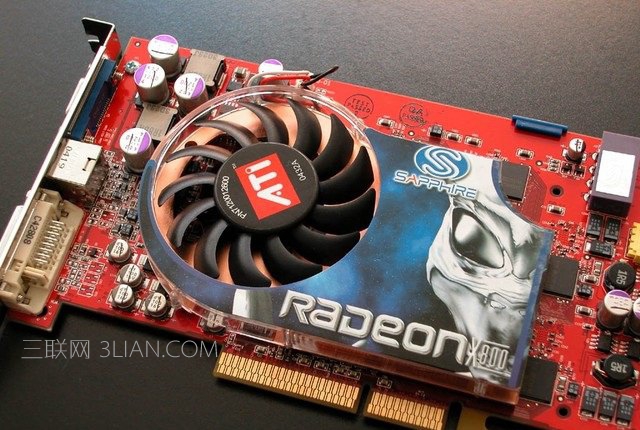

  采用AGP接口的ATi Radeon X800顯卡

  隨著顯卡的高速發展,AGP也在不斷的提升著自己的能力,從最開始的1X到后來的2X、4X甚至8X,其帶寬也從266MB/S一路提升到了令PCI總線汗顏的2133MB/S,工作電壓也一步步下降到了0.8V之低。盡管如此,AGP保持了PCI外形不變且統一的光榮傳統,其獨特的單一棕色接口,在那個時代幾乎成了“圖形接口”的代名詞。

電腦硬件雜談 細數主板上曾出現過的插槽

  AGP 8x接口

  但是作為PCI的特殊拓展,AGP從誕生之日起就有許多無法回避的缺陷,它僅支持單一設備連接,無法實現多卡互聯擴展,而且其與PCI日漸背離的巨大帶寬差異也成了很大的麻煩。所以與PCI長達26年的服役經歷形成了鮮明對比,AGP在發展至8x之后便停止了前進,最終帶寬也定格在了2133MB/S,并最終被5年后出現的PCI-Express接口所替代。

電腦硬件雜談 細數主板上曾出現過的插槽

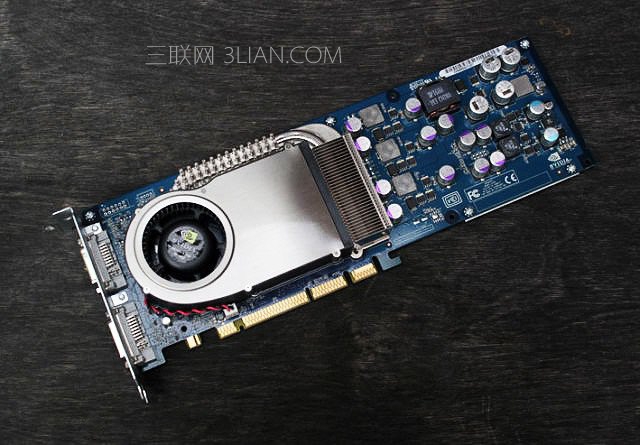

  NVIDIA GeForce 6800 Ultra AGP-PRO接口版本

  盡管壽命不長,但是AGP還是為PC圖形業界的發展提供了堅實的基礎。在它的陪伴下,太多經典顯卡成了無數PC DIY玩家美好的回憶。只要是經歷過那個時代的玩家,相信都不可能會忘記主板正中那條象征著卓越游戲性能的棕色接口。

  實現大一統的主板插槽——PCI-E

  在AGP/PCI之后,成本高昂的PCI-X并沒有成為接班人,主板的PC總線及接口來到了PCI-Express時代。PCI-E以 的高速點對點傳輸形式帶來了巨大的帶寬提升,其兼容性和擴展靈活性也達到了前所未有的高度。在經過了短暫的更替之后,PCI-E接口便完全取代PCI/AGP并成為了大部分主板的 板卡擴展接口。在經歷了相當長時間的各種混搭之后,PC的擴展接口在PCI-E時代首次迎來了大一統的格局。

電腦硬件雜談 細數主板上曾出現過的插槽

  一家獨大的PCI-E接口

  早在2001年的春季,英特爾公司就提出了要用新一代的技術取代PCI總線和多種芯片的內部連接,并稱之為第三代I/O總線技術。隨后在2001年底,包括Intel、AMD、DELL、IBM在內的20多家業界主導公司開始起草新技術的規范,并在2002年完成,對其正式命名為PCI Express,簡稱PCI-E。它采用了目前業內流行的點對點串行連接,比起PCI以及更早期的計算機總線的共享并行架構,每個設備都有自己的專用連接,不需要向整個總線請求帶寬,而且可以把數據傳輸率提高到一個很高的頻率,達到PCI所不能提供的高帶寬。

電腦硬件雜談 細數主板上曾出現過的插槽

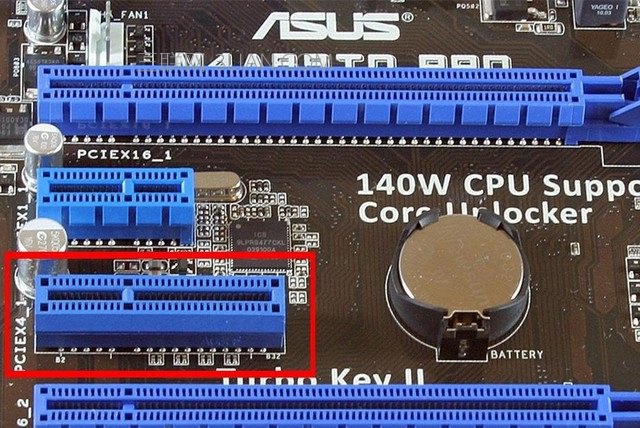

  PCI-E 1x/4x/16x插槽

  視可擴展性需求不同,現代主板的標準接口配置通常會包含若干個PCI-E 1x短槽以及2個以上的PCI-E 8/16x長槽,這些PCI-E接口已經取代了其他所有接口的功能,連接了包括顯卡,聲卡,擴展卡甚至SSD硬盤在內的幾乎所有PC擴展硬件。除非芯片組提供支持,你甚至連PCI接口都很難再看到。

電腦硬件雜談 細數主板上曾出現過的插槽

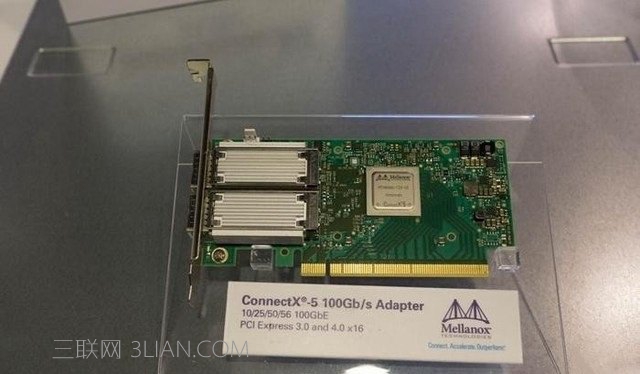

  Mellanox 100Gb/s網卡使用了PCI-E 4.0

  目前PCI-E已經發展到了3.0,首款支持PCI-E 3.0的顯卡是AMD Radeon HD 7970。盡管對當前的旗艦處理器和顯卡來說,PCI-E 3.0不會有任何性能瓶頸,不過新一代的PCI-E 4.0已經在地平線上了,速率比8GT/s的PCI-E 3.0翻倍,16x總單向帶寬可達32GB/s。目前PCI-E 4.0規范已經發展到了0.9版規范,PCI-SIG組織已經在考慮下下代規范PCI-E 5.0了,預計2019年完成標準制定,速率比PCI-E 3.0再次翻倍,可提供128GB/s的帶寬。

  以接口來命名PC時代

  我們剛剛回顧的接口的發展史,其實就是PC內部數據總線變遷的歷史。從最開始的ISA總線起算,PC數據總線經歷了從并行到串行,再到最后串并行的交替。伴隨著接口的不斷演變,我們所使用的數據帶寬也從最開始的幾MB每秒逐漸提升到了數GB乃至幾十GB每秒。正是總線的不斷進步,讓有了我們獲得了更快速的顯卡和更高速硬盤的機會。

電腦硬件雜談 細數主板上曾出現過的插槽

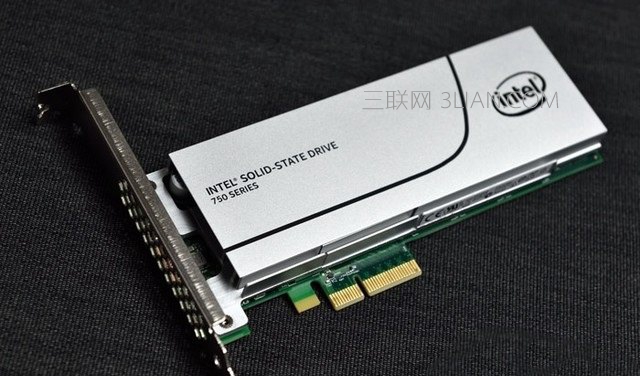

  PCI-E SSD

  前面介紹的幾種接口牽動著許多玩家關于那個年代PC的記憶,我們回顧經典產品時會涉及到接口,追憶PC發展史時無法避過接口,甚至不同的接口會被冠以“時代”的稱謂,比如說“PCI時代”說“AGP時代”等等。那些消失在歷史長河中的接口承載了一代人的美好回憶,接駁擴展積木就如同搭積木一樣,那是不屬于孩童的“高級玩具”。

電腦硬件雜談 細數主板上曾出現過的插槽

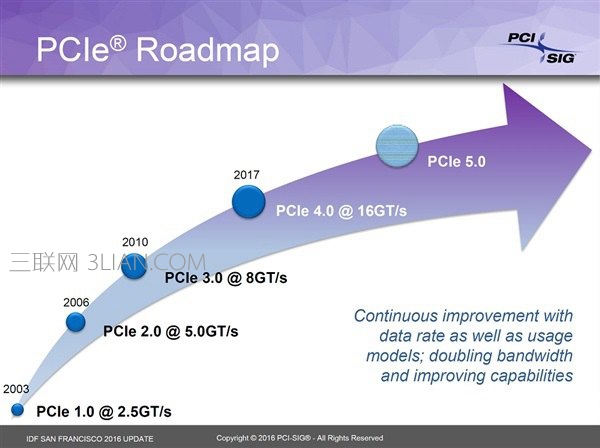

  PCI-E發展路線圖

  發展和更迭是任何事物都要面對的歷程,總線和接口也不例外,而我們關于PC的記憶以及種種快樂,正是這不斷的變化連接在一起所造就的。不過說實話,接口和總線發展到今天已經沒有什么再向上的空間了,關于PCI-E的標準,最大的推動力就是顯卡,但是毫不夸張的說,PCI-E 3.0 x16足夠滿足任何高性能顯卡,還有很大性能冗余。


電腦硬件雜談 細數主板上曾出現過的插槽

  種插槽混搭的時代已經一去不復返

  雖然PCI-E帶寬在不斷地提升,但它們?cè)赑C市場的用武之地越來越小,因?yàn)橄M(fèi)級市場根本用不到這么高的帶寬,只有高性能服務器、網絡等產品上才有意義,因此不用說遲遲未至的PCI-E 4.0,PC市場用上PCI-E 5.0更是非常遙遠的夢。
