增強現實（AR）宛如一只看不見的手，把互聯網與現實生活合二為一，而隨著這項技術的發展，市面上已經有手機開始支持 AR 技術。聯想在上年的 9 月發布了首款搭載 TangoAR 技術的手機 Lenovo PHAB 2 Pro，正式敞開了增強現實與智能手機聯合的大門。

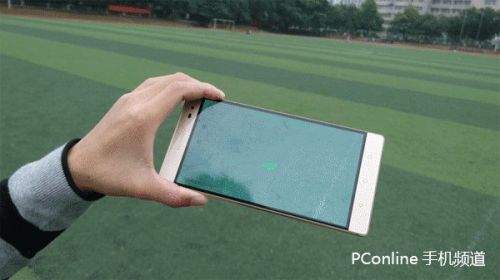

　　通過聯想 PHAB 2 Pro 的后置攝像頭和傳感器對現實世界取景，可以將真實的場景變成一個虛擬的空間，讓用戶在現實世界中與虛擬元素進行互動，例如用戶打算購買一款新家具，通過手機攝像頭直接在家中客廳取景，然后將虛擬的家具擺放在客廳，立即就可以看到模擬的效果。

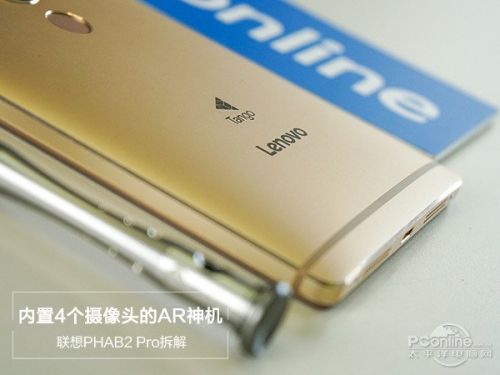

　　聯想大范兒 PHAB2 Pro是全球第一款采用 Google Tango 技術的消費級設備，由聯想攜手 Google 和 Qualcomm 合作打造。硬件上配備了傳感器陣列和三枚后置攝像頭，可以將真實的場景變成一個虛擬的空間，讓用戶在現實世界中與虛擬元素進行互動。

　　詳細拆解部分

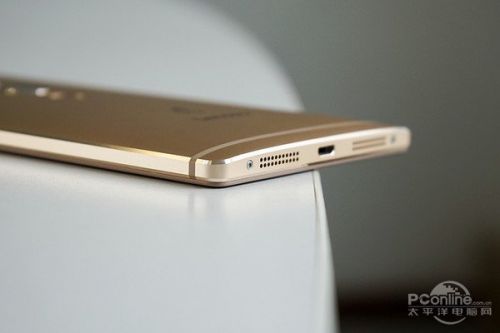

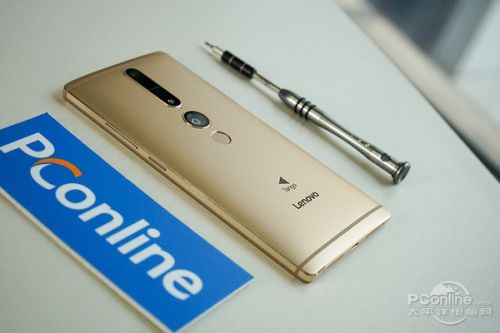

　　一體化金屬后殼的手機有兩種方法拆解，其中底部有螺絲可以扭的機型和 iPhone 拆解方法相似，如果沒有螺絲可以扭，那就只能先加熱屏幕，再用吸盤分離機身。

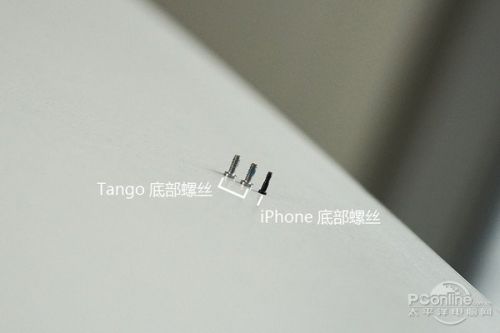

　　由于 PHAB 2 Pro 的機身體積比較巨大，所以金屬后殼螺絲的尺寸也比一般手機要粗得多。

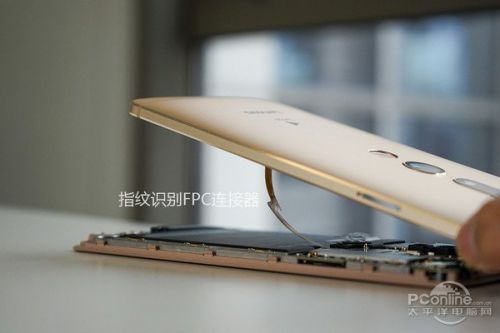

　　拆開后殼之后，能看到一條與主板相連的 FPC 連接器，連接指紋模塊的。

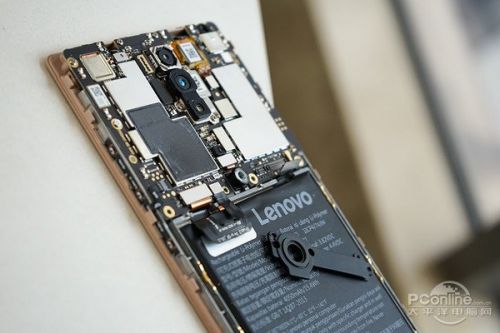

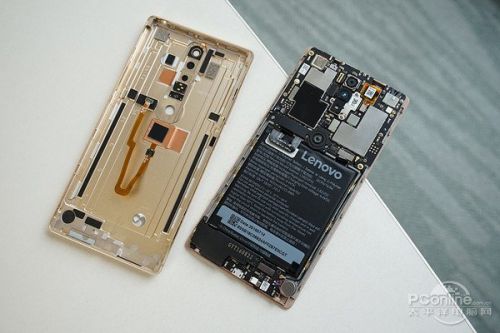

　　徹底分離后殼與機身之后，就能看到一塊碩大的電池與主板。PHAB 2 Pro 機身內部同樣采用了經典的三段式設計，上部分是主板，中間是電池倉，而最下面的是副板以及揚聲器模塊。

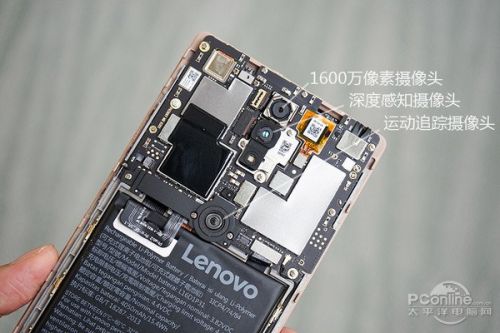

　　PHAB 2 Pro 后置三個攝像頭，其中包括一個用于拍照 / 錄像的 1600 萬像素攝像頭，此外還有 2 顆用于 AR 技術感知運動的深度感知攝像頭以及運動追蹤攝像頭。

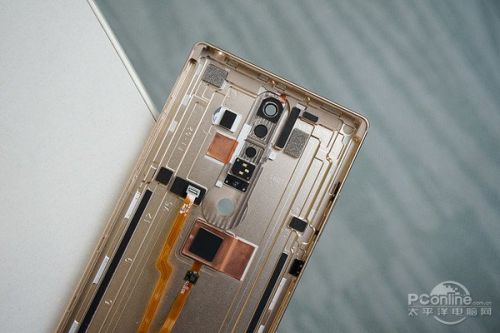

　　金屬后殼開了四個洞，因為除了三個攝像頭之外，還有一個留給閃光燈。

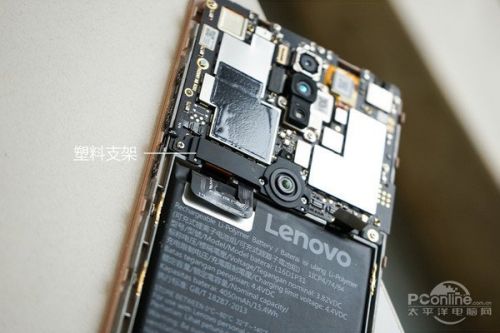

　　最下面的運動追蹤攝像頭使用塑料支架進行固定，支架順便固定了電源排線和連接副板的排線。

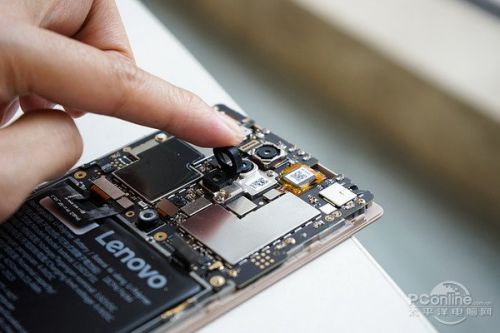

　　中間的深度感知攝像頭表面覆蓋了橡膠環，用以填充攝像頭與后殼之間的空間。

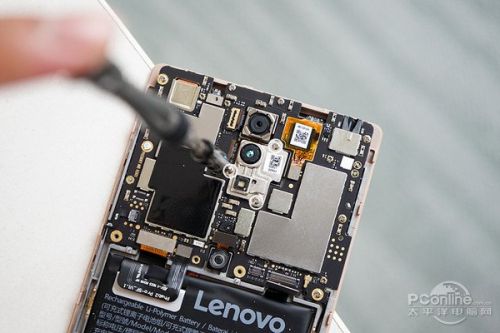

　　接著卸下攝像頭支架的 3 顆螺絲。

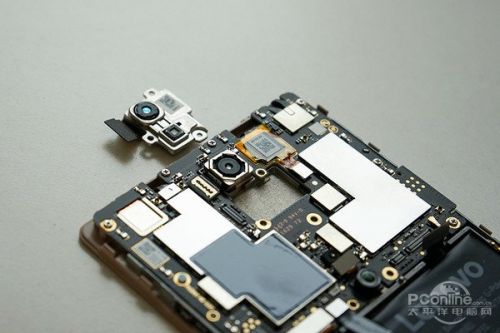

　　我們可以看到深度感知攝像頭和閃關燈通過金屬支架固定在一起。

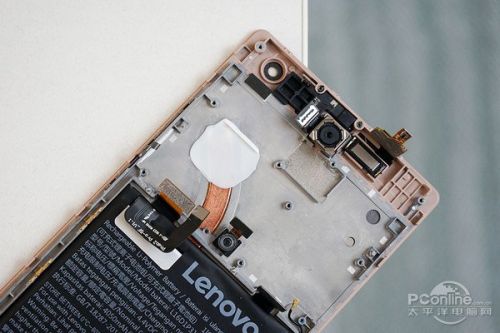

　　卸下主板后，我們可以看到 PHAB 2 Pro 的金屬中框內置了一條熱管，上面覆蓋了一層比較"膠"的硅脂，能把芯片的熱量傳到到整個金屬中框。

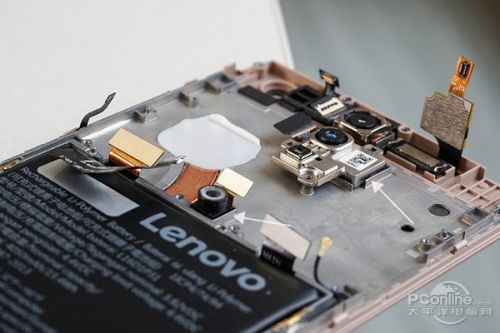

　　金屬中框上有凹槽，用于固定攝像頭的位置，凹槽 + 螺絲的設計相當結實。

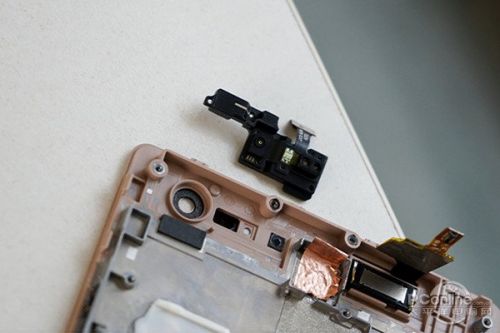

　　頂部光線距離傳感器、降噪麥克風模塊整合在一起。右邊有金屬箔的凹槽是用于成像的 1600 萬像素攝像頭，再右邊則是聽筒。

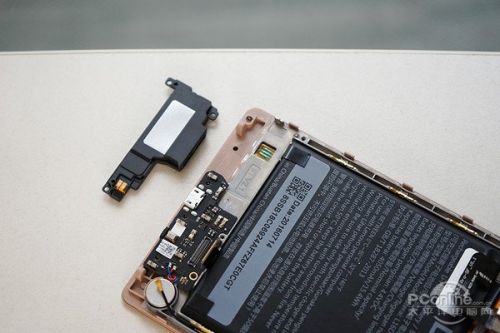

　　機身底部的內置揚聲器，個頭不算大，壓在下面的則是副板。

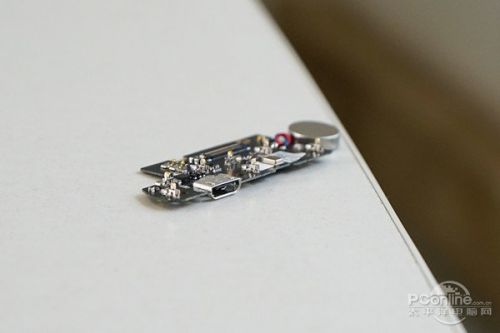

　　副板集成 micro-USB 口、震子、話筒等等。

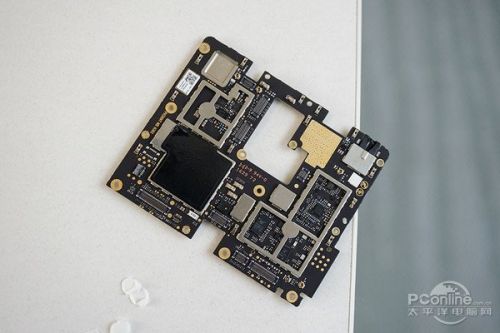

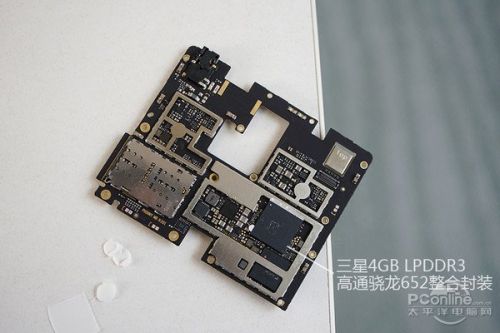

　　PHAB 2 Pro 搭載高通驍龍 652 處理器，4GB RAM+64GB ROM，為 AR 應用的流暢運行提供了堅實的后盾。芯片與屏蔽罩之間同樣填充了導熱硅脂。

　　主板的另一面則是一堆 RF 和電源管理芯片。

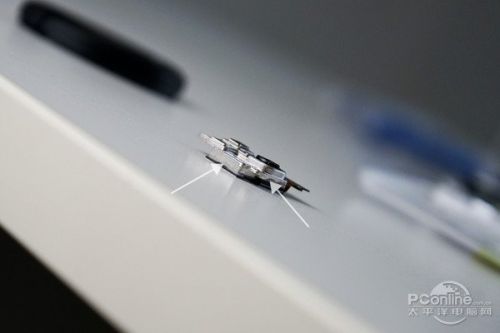

　　攝像頭模組基板與金屬支架直接采用膠水直接粘合，在此我們能看到不少膠水的痕跡。

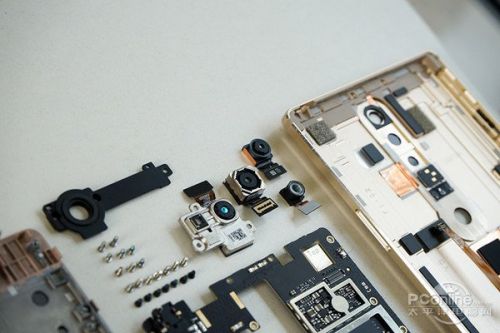

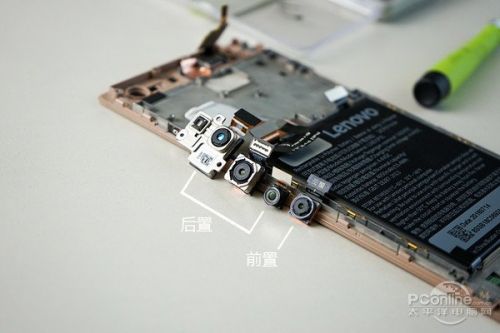

　　PHAB 2 Pro 的 4 個攝像頭，后置 3 個為：用于拍照 / 錄像的 1600 萬像素攝像頭，2 個用于 AR 技術感知運動的深度感知攝像頭以及運動追蹤攝像頭。而前置則為 800 萬像素攝像頭。

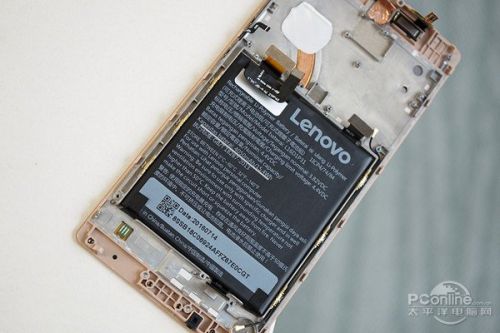

　　內置 4050mAh 電池，在 6.4 英寸屏幕的機身里頭不算特別大，支持快速充電。

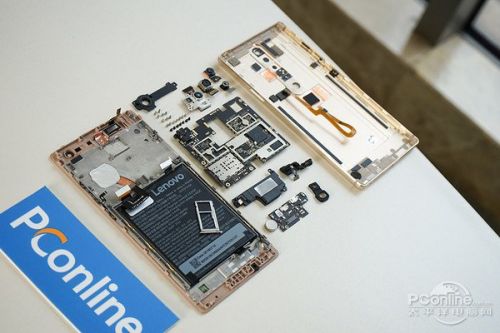

　　聯想 PHAB2 Pro 拆解總結

　　總的來說，聯想 PHAB2 Pro 的拆解難度并不大，可能是機器本身體積較大的原因，內部元器件的布局較為寬松，讓日后的拆解維修更加便利。

　　而在做工方面，PHAB2 Pro 在一些細節處理上表現非常不錯，后置的 3 個攝像頭模塊都運用了一定的結構進行固定，而為了保證處理器的長時間高頻運行，PHAB2 Pro 內部設計了一根熱管，可以把芯片的熱量傳到至面積更大的金屬中框，方便散熱。

　　整體來說，PHAB2 Pro 做工用料相當扎實。
