原標題：謹記！熱泵烘干物料不同，風道設計要求亦有差異



　　烘干方式類型有靜態、隧道、帶式和特殊式等幾種類型，靜態適應所有物料；隧道式的特點是分溫度段進行分區烘干、分時斷續入庫、烘干周期較長、物料流有嚴格要求、熱風逆向循環烘干；帶式的特點是烘干周期較短、批量大、投資大、烘干均勻、上入下出、熱風下出上回；特殊包括轉筒式、塔式糧食烘干、特殊窯式等。烘干方式確定依據為物料品種、特性、烘干周期、形態、日產量、投資能力等。烘干過程中，風速和風量是影響物料烘干快慢和烘干質量的重要因素之一，不同類型的風道適合不同的物料烘干，不同的風道也有相應的設計要求。

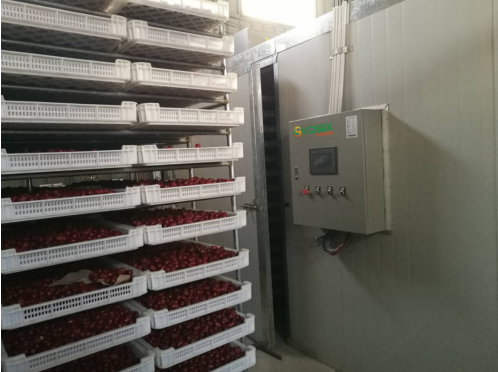

　　科信河北紅棗烘干項目



　　風道設計的目的是盡可能讓所有待烘干物品都均勻受風，并且要以最簡單、最經濟的方式，通常必須采用貨架、風扇。目前熱泵烘干系統風道主要包括平流式和穿流式兩種，接下來，來聽聽東莞市科信新能源設備有限公司的實踐經驗分享！



　　平流式



　　對小顆粒、小切片、粉狀、柔軟性等透氣性差的物品，宜采用分層平攤的烘干方法，相應的要制作多層貨架。平流式是最廣泛應用的，幾乎適合所有物品類型，風均勻平行的從每層的物品表面吹過，理論上效果最好，貨架托盤的通用性最好。但平流式的風道最難處理，成本高，結構復雜，很難做到每層的風速風量相同，除非每層獨立風扇，對板房尺寸的配合很嚴格。在平流式的風道結構中，由于離出風口位置的差異，前后物料所接觸到的風量也存在一定的差異，離出風口較近通常風量相對較大，而離出風口越遠風量則相對越小。解決烘房前后差異的辦法有兩種，一種是增加風量和風速，讓更多的風以更快的速度到達離出風口位置最遠的物料；另一種方法是縮短風的流動距離和行程，避免將烘房做成狹長的形狀，盡量做成有規則、長寬差異較小的烘房。

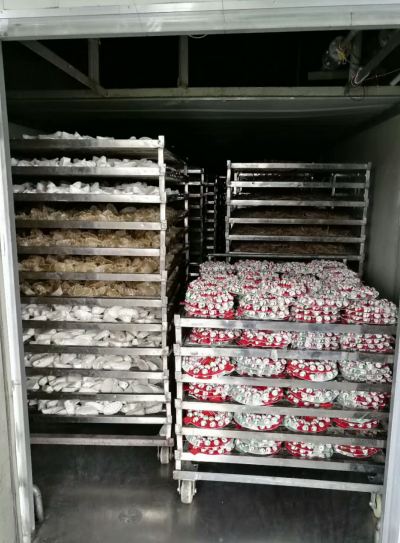

　　科信溫州寵物食品烘干項目（平流風）



　　另外，設置干擾源可以改變風的方向和流速，其目的是更好地保證整個烘房內的物料均勻性。比如在出風口位置設置擋板，改變風的方向，讓一些烘干房的盲區獲得更大的風量，還可以使用渦旋風風機，同時對風機進行周期性擺頁設置，促進整個烘房內的風量的均勻性。但是，人為的擾流通常只能在整個烘干流程的前端，也就是離出風口較近的位置，而末端不需要，呈正常的平流方式即可。（這里指的干擾源不包含物料架和物料本身對風的阻礙）



　　穿流式



　　穿流式一般適合用于懸掛類物品的烘干，如臘肉、煙草、床單毛巾等，熱泵出風打散在板房內即可，最好在板房里面加擾動風機，如牛角扇穿流式，往往熱泵出風口的左右二邊沒有風，可以在出風口前加分風片（導風片），引導部分風吹向二側，或干脆二側不放待烘干物品。穿流式貨架非常簡單，可以做成推車式，不需要托盤，板房面積宜大不宜小。由于風阻不大，可以選用配軸流風機的主機。采用穿流式的烘干方式，通常物料的數量較多，物料擺放的層數也較多，因此不同位置對循環風的風阻也存在很大差異，風在流動的時候，都是選擇最小風阻來確定風的流向，如果某一個區域的風阻大于其他區域，那么就會出現這個區域風短路的情況，循環風沒有經過物料或者只有少量風經過物料便回風了，那么這個區域的物料就干不了或者達不到要求。例如，如果物料盤的間隙太小或物料擺放過密，那么造成的風阻就會越大，那么能穿過的循環風量就會越小。為了減少風短路的情況的出現，需要根據物料的形態合理設計烘車的擺放、物料擺放的數量和層數以及物料盤的選擇，特別是在烘干均勻性要求高或要求半干物料的時候。

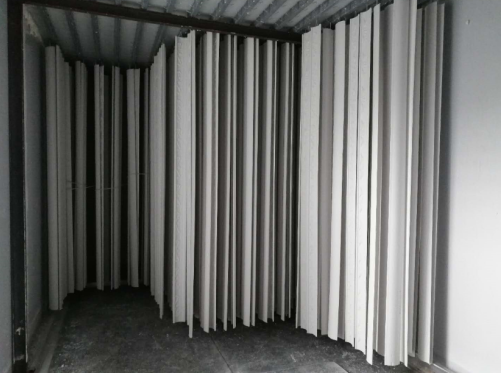

　　科信吉林石膏線烘干（穿流風）



　　由于烘房內物料的擺放層數較多，因此不管是上出風或下出風的形式，很難避免上下層物料風量不一致，都會存在離出風口位置較近的烘架風量會大一些，而離出風口越遠則接觸到的風量就越小的問題，不同位置的物料，熱風所帶走的濕分不一樣。為了減少上下差異化的問題，可以在固定的時間內對烘房內的物料進行上下?lián)Q盤，比如每隔兩三個小時換一次位置，雖然增加了一定的工作量，但是能夠提高成品的烘干均勻度，特別是一些烘干時間較長的物料，更應該注意上下?lián)Q盤。在設置進風口位置的時候，盡量里新風入口近一點，以縮短風流動的行程，同時盡量離主機近一點，不僅可以減低部分能耗，還能增加進風溫度。由于進風口的風量通常較大，因此在進風口位置需要留出一定的空白區域，避免與物料接觸，以免影響物料的擺放位置或形狀，導致成品外觀上的變化。排風口應該設置在整個烘干流程的最末端，以下出風的穿流式烘干房為例，排風口應當設置在烘房的頂端，以便帶走更多的濕熱空氣，如果位置不合理，濕氣一直停留在烘房內，更容易形成倒汗水，粘附在物料表面后導致物料霉變或出現黑斑。
