老舊多層住宅加裝電梯改造設計分析

　　孫燕

　　(中國建筑科學研究院，北京，100013)

　　Analysis on the Design of Adding Elevator to the Existing Multi-storey Residential Building

　　Sun Yan

　　(China Academy of Building Research，Beijing，100013)

　　摘 要:隨著人口老齡化加劇，老舊多層住宅加建電梯已成改善居住質量的必要條件。本文結合實例分析總結了既有多層住宅加建電梯的類型，并對這些加建類型的特點進行分析，指出了電梯加建的現實制約條件，為以后的實踐提供理論依據。

　　Abstract：With the intensification of the aging population, the old multi-storey residential building elevator has become a necessary condition to improve the quality of life. This paper analyzes and summarizes the existing type of multi-storey residential building elevator, and the construction of these types of features are analyzed, pointed out the realistic constraints of elevator built, to provide a theoretical basis for future practice.

　　關鍵詞：老舊多層住宅改造;加建電梯;改善型;便利型;舒適型;老齡化

　　Key words：renovation of existing multi-storey residential ，adding elevators， improving type,

　　Convenience type, Comfortable type，Ageing

　　0 引言

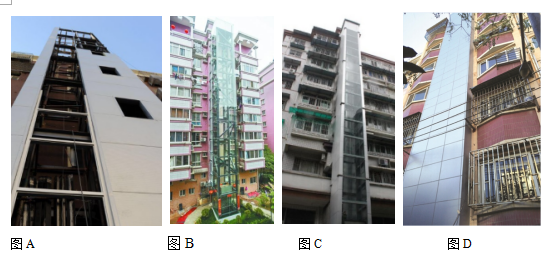

　　因建設年代社會經濟水平限制，我國既有老舊多層住宅樓多未設置電梯。因住區老齡化加劇，無電梯住宅，使居民出行極不方便，加建電梯迫在眉睫(圖A-D為北京、武漢、福州、上海等地加建電梯照片)。2016年北京市決定在城六區試點開展老舊小區加裝電梯工作，在適老化改造上又邁出了艱難的一步。2017年年初北京首部“租賃式”外加電梯在大柳樹5號院開通，老舊小區加建電梯工作有了新進展。

　　老舊多層住宅加建電梯建電梯涉及問題較復雜，如政府政策主導、經費投資、居民的意見等，本文結合社科院幾個老舊小區綜合整治項目內遇到的戶型，對外加電梯進行了分析研究。

　　圖A 北京大柳樹5號院加建北京首部租賃式電梯

　　圖B 湖北武漢漢陽鸚鵡花園自籌資金加裝電梯

　　圖C 福州鼓樓區河邊路電力公司宿舍加建電梯

　　圖D上海怒江苑小區7號樓加建電梯

　　1. 概述

　　文中的老舊住宅是指科院幾個小區的綜合整治項目的住宅戶型，這些小區的住宅樓基本上是80年代左右建造的，4-6層的磚混結構的樓房。這一時期的住宅主要以一梯兩戶和一梯三戶為主，因此以這兩種類型住宅作為待加建電梯的研究對象。依據加建電梯對住戶的使用的感受及效果，將加建電梯模式分為改善型(北側樓梯平臺入戶式)、便利型(北側通廊式直接入戶)、舒適型(南側通廊式直接入戶)三種方式。這三種加建方式都按照加建無機房電梯考慮，為了減少對老住宅的影響，暫時考慮為載重450千克(6人)的無機房電梯，井道尺寸(參考通力電梯)為2米X2.04米。

　　2. 加建模式概念

　　2.1 改善型加建模式

　　改善型加建模式是指北側樓梯平臺入戶方式，即在單元入口外加建電梯，這種方式不能直接到達住戶入口，必須上、下半層樓梯人戶，無法完全實現無障礙通行，但能對老年人出行方式進行改善。

　　圖1改善型加建模式平面示意圖-一梯兩戶

　　圖2 改善型加建模式平面示意圖-一梯兩三戶

　　2.2 便利型加建模式

　　便利型加建模式是指在北側加建電梯，每層通過外接通廊通至起居室，實現直接入戶，給老年人的出行提供便利。平層直接入戶改變了入戶方式，不從戶門進人，如圖3和圖4所示，從廚房或者北側臥室入戶，都對原戶型的功能布局有一定影響。

　　圖3便利型加建模式平面示意圖-一梯兩戶

　　圖4便利型加建模式平面示意圖-一梯三戶

　　2.2 舒適型加建模式

　　舒適型加建模式是指在原有樓棟的南側加建進深較大(一般大于1.2米)的玻璃廊，并設侯梯廳的加建模式。也是能實現平層入戶，同時給住戶增加寬敞的南向外廊，不僅給老年人的出行提供便利更能讓生活更舒適。

　　根據加建電梯的位置，又分為嵌入式和貼建式兩種。其中，嵌入式加建部分面積和進深較小，對戶內的視線遮擋小;貼建式加建部分面積和進深較大，容易造成視線遮擋。因折兩種方式的加建模式形態相近，下面文中都以電梯嵌入式為例進行分析。

　　圖5 舒適型加建模式平面示意圖-一梯兩戶

　　圖6舒適型加建模式平面示意圖-一梯三戶

　　3. 三種電梯加建模式特點分析

　　根據國家的有關要求：增設電梯應當經用地權屬單位同意后，由本單元業主共同決定;應征得因增設電梯后受到采光、通風和噪聲直接影響的本單元業主的同意;同意增設電梯的業主應當達成電梯運行維修費用分擔、運行維護保養委托等方案的協議。

　　3.1 對戶型的影響

　　3.1.1 加建的均好性

　　從圖1-圖6可以看出，對于一梯兩戶的住宅來說，改善型模式、便利型模式以及舒適型模式都是可行的。對于一梯三戶來說，改善型和舒適型可行，改善型對三戶的改善效果是一致的，便利型對中間戶沒有提供便利，舒適型對中間戶有遮擋和干擾，不能實現均好性，不能保證中間戶的利益，在不考慮資金和外在不確定因素的情況下除非鄰里關系良好，高齡化的住戶改善的需求強烈，否則一般很難實現。

　　3.1.2 對戶內的干擾。

　　加建電梯后改善型會對其中一戶的廚房和衛生間的采光有影響，可以根據場地的情況把電梯廳放在電梯和平臺之間，這樣對住戶都沒有影響。

　　便利型對一梯兩戶沒有影響，但一梯三戶不適用。

　　舒適型新加建的廊和電梯廳會對主臥有遮擋，使得采光和通風都受到了較大的影響，主臥室的視野也發生了較大的變化。侯梯廳可以分隔開且不開窗，這樣不會對廊和臥室的私密性有干擾。

　　3.1.3 人戶流線

　　改善型沒有改變?nèi)霊袅骶�。便利型和舒適型如果新的入戶流線穿行的臥室空間兼有起居功能，可以對原有居住行為的影響相對較小。

　　3.2 對日照的影響

　　加建即使是采用了無機房電梯，因?yàn)榧哟罅藰欠康倪M(jìn)深，仍然會對住宅樓產生日照影響，需在設計前期通過日照分析軟件對建筑日照條件進行計算分析。對于改善型和便利型都是在北側入戶，需要考慮對北側建筑的日照影響，對于改善型加建方式，由于在樓梯平臺處入戶，電梯的加建高度要高出屋頂辦層，會增加日照對建筑的影響。舒適型加建在南側，對本棟樓住戶的日照影響大，需盡量拉大電梯和建筑間的距離。

　　3.3 對建筑物結構的影響

　　改善型加建模式需在樓梯休息平臺高度處的樓梯墻外增加電梯前室，新增平臺進入樓梯休息平臺處，需要對原有外墻進行部分拆除，以消除室外平臺和樓梯休息平臺之間的隔斷，因?yàn)榻Y(jié)構主體為磚混結構，拆除外墻相應的會造成結構安全度缺失，所以增加室外電梯，會導致主體結構的加固，需要結構整體核算后確定。

　　3.4 對經濟的影響

　　三種加建模式建議采用鋼結構，玻璃廊形式，一是改建周期短，二是對結構的主體影響小，三是玻璃體輕盈，能減少加建對人造成的壓抑感。根據《關于北京市既有多層住宅增設電梯的若干指導意見》，增設電梯遵循業主自愿、利益協調、安全可靠、政策支持的原則，資金以自籌為主、社會其他資金為輔的原則進行安排。對于不屬于80年代之前的老舊小區，根據相關政策規定，國家不會對整棟大樓進行抗震加固，增加電梯勢必然需要對結構墻體開洞，如果造成結構整體需進行抗震加固，造成巨大的投資。而這筆投資額往往超過住戶的實際承受能力，實際操作資金方面存在很大的困難。

　　3.5 對建筑面積的影響

　　三種加建模式都有新增建筑面積，便利型和舒適型對住戶的建筑面積增加較多，住戶的可接受度強。

　　3.6 對室外管線及綠地的影響

　　加建電梯的位置一般在住宅的宅前路上或者外管線上，需要對宅前路和外管線進行局部改造，可能會影響到小區的綠化率。

　　3.7 對消防救援的影響

　　改善型沒有改變?nèi)霊袅骶�，不會對消防救援產生影響。便利型和舒適型都是出了電梯層門直接到了住戶家里，沒有公共通道到達疏散樓梯間內，一旦發生人員困梯。救援人員無法通過公共通道進入解救，需在后期的物業管理上加強措施，確保被困人員能夠及時得到救援。

　　4. 電梯加建的現實制約條件

　　4.1 總圖的制約

　　為節省用地面積，既有多層住宅的建筑邊界多緊鄰建筑紅線，電梯加建與建筑退紅線要求相違背，需根據規劃要求，與規劃部門溝通解決。如有的小區樓樓前隔很窄的人行道道路即為小區圍墻，沒有條件加電梯;只能考慮在南側加。

　　4.2 國家法規對電梯加建的制約

　　根據國家相關規定增設電梯后的建筑間距、建筑日照、消防安全、建筑平面設計、結構安全等應當滿足相關規范標準要求。住宅樓在原報建時未預留電梯井的，應當辦理規劃審批手續。規劃審批對加建電梯方案的影響因不同地區的規劃部門執行標準而略有差異。但對日照、疏散、消防等基本條件必須滿足，至于是否可突破建筑輪廓線、占用小區公共用地加建，不同地區執行標準有所不同。規劃審批是否通過是上述加建方案能否成立的前提。

　　5 結論

　　無論是改善型、便利型、舒適型加建方式，都各有優缺點，但對老年人的出行都有幫助。其中舒適型電梯加建迎合了當前的老齡化背景，能滿足老年人的生理和心理需求。此模式加建部分面積較大，費用高;加建部分進深較大，對場地的要求也高。但多功能的玻璃廊可作為家庭會客、起居、書房等功能空間，它能提高住宅的舒適度，容易得到住戶(包括一層住戶)的支持。雖然也存在對局部住戶的干擾，但是可以采取措施解決的。所以，在樓間距等場地條件和經濟條件較為寬松條件下，舒適型電梯加建很適合在北方地區使用。

　　6 設計思考

　　通過對老舊多層住宅加建電梯的分析，感觸很深，中國已經進入老齡化社會，作為一名建筑設計師，我們應該充分理解無障礙設計對老齡化社會的意義，對于中國的家庭，如何使我們的建筑設計滿足我國老年人：成年人：孩子4:2:1的人口結構，給老年人及行動不便的人提供便利，有很大的壓力。隨著國民經濟的發展，人民生活水平的提高，以及老齡化的現狀，我們的住宅設計應該以人為本，在住宅設計中增加電梯。但是目前國家現行的住宅設計規范仍然規定7層及以上的住宅或者住戶入口層樓面距室外設計地面的高度超過16米時才必須設置電梯，已經明顯的不適應當今社會的需求。在此強烈建議修改相關住宅設計規范，規定只要是多層住宅都必須要設置電梯，而且所有的住宅都應該符合無障礙的要求，否則，若干年后，我們又要重復今天加建電梯的工作，勞民傷財!

　　參考文獻：

　　[1] 刁華楠，曹亮功，既有住宅暖廊式電梯加建模式研究—以北京市為例，《石家莊鐵道大學學報(社會科學版)》, 2013, 7(2):69-74

　　[2] 張恒，李崴，盧丹丹，，既有多層住宅加建電梯方案設計探析，《城市住宅》, 2016(7)

　　[3] 何愛勇，既有多層住宅加裝電梯工程實例分析，《中國住宅設施》, 2015(7):28-33

　　[4] 羅鋼，王中梁，老舊住宅加裝電梯的實踐與感悟，《城市住宅》, 2011(7):113-115

　　[5] 鄧?yán)�，龍志健，舊樓加裝電梯的救援問題分析，《機電工程技術》, 2016, 45(4):137-138

　　[6] 劉妍華，既有多層住宅加裝電梯淺析，《建筑工程技術與設計》, 2015(4)

　　[7]《關于北京市既有多層住宅增設電梯的若干知道意見》(京建發[2010]590號)

　　[8] 國家機關事務管理管局下發的《中央國家機關老舊小區綜合整治技術導則》(修訂稿5.1)，

　　[9] 李文昊，既有多層住宅加建電梯改造技術研究，東南大學碩士論文

　　[10] 住宅設計規范 GB50368-2005
